Kā izveidot TWS austiņu antenu?
TWS austiņu Bluetooth antenai kā svarīgai Bluetooth moduļa daļai ir svarīga loma arī TWS austiņās. Bluetooth antenas dizains un tās piemērotība austiņām palīdz uzlabot Bluetooth sakaru pārraides kvalitāti, tādējādi uzlabojot faktisko lietotāja pieredzi.
No pašreizējām TWS austiņām plaši izmantotās Bluetooth antenas galvenokārt ir sadalītas četros veidos, proti, PCB borta antenas, FPC antenas, keramikas antenas un LDS antenas. Šoreiz I Love Audio Network dalīsies ar TWS austiņu Bluetooth antenas lomu, veidiem un dizaina izvēlēm no trim aspektiem: antenas nozīme TWS austiņās, TWS austiņu Bluetooth antenas ieviešana un kā izvēlēties. TWS austiņu dizains.
1. TWS austiņu antenas nozīme
No vecmodīgiem radio līdz pašreizējiem viedajiem skaļruņiem, no "lielajiem brāļiem" līdz viedtālruņiem, no tradicionālajām Bluetooth austiņām līdz īstām TWS bezvadu austiņām. Sadzīves elektronikas tehnoloģiju attīstībā antena ir svarīga programmaparatūra. Līdz ar visa interneta koncepcijas dzimšanu antenas loma ir vēl svarīgāka, lai viedās mājas, viedie transportlīdzekļi un viedās valkājamās ierīces būtu savienotas viena ar otru un kontrolētu ar vienu mašīnu.
TWS austiņas ir True Wireless Stereo austiņas. Galvenā izmantošanas metode ir savienojuma izveide ar mobilajām ierīcēm, piemēram, mobilajiem tālruņiem un datoriem, izmantojot Bluetooth radiofrekvenci, un pēc tam pārsūta audio informāciju uz austiņām, pēc tam atšifrējot un izvadot to austiņu galā.
Šajā procesā Bluetooth antenai ir jādarbojas kā "tornim", lai sazinātos starp abām pusēm un veiktu sūtīšanas un saņemšanas uzdevumus. Tāpēc TWS austiņās Bluetooth mikroshēma un Bluetooth antena papildina viens otru, lai nodrošinātu bezvadu pārraides mūzikas atskaņošanu un izvairītos no vadu važām.
2. TWS austiņu Bluetooth antenas ieviešana
Kā svarīga TWS austiņu programmaparatūra, pašreizējā Bluetooth antenas attīstība ir salīdzinoši nobriedusi. Ir galvenokārt četru veidu PCB borta antena, FPC, keramika un LDS. Lai izvēlētos piemērotāko antenas veidu, ņemiet vērā TWS austiņu izstrādājuma izskatu, frekvenču joslas prasības un izmaksas.

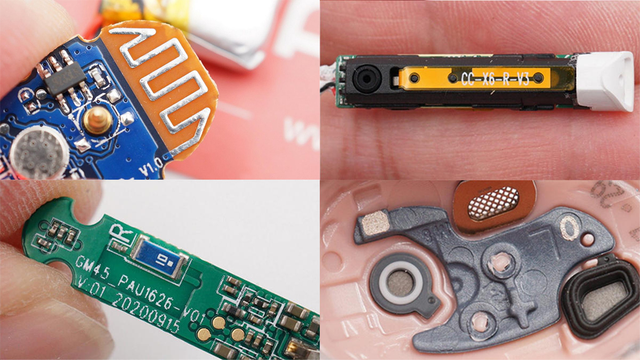

PCB borta antena
Kā norāda nosaukums, PCB borta antena ir antenas tips, kas ir tieši uzzīmēts uz PCB plates. To plaši izmanto vienas frekvences moduļu shēmas platēs, piemēram, Bluetooth moduļos, WIFI moduļos un ZIGBEE moduļos. TWS austiņās skaļuma ierobežojuma dēļ iebūvētās Bluetooth antenas pielietojums ir salīdzinoši reti sastopams.
PCB borta antenas var projektēt un ieviest PCB plātņu piegādātāji, kas ir līdzvērtīgi plates shēmas daļai.
Priekšrocības: PCB iebūvētajai antenai nav nepieciešama vairākkārtēja atkļūdošana, un to var tieši uzzīmēt uz PCB bez maksas.
Trūkumi: Nepieciešamais laukums ir liels, virziens ir salīdzinoši viens, piemērots tikai vienai frekvenču joslai, dažādu antenu partiju konsistence ir salīdzinoši slikta, un prettraucējumu spēja ir slikta.

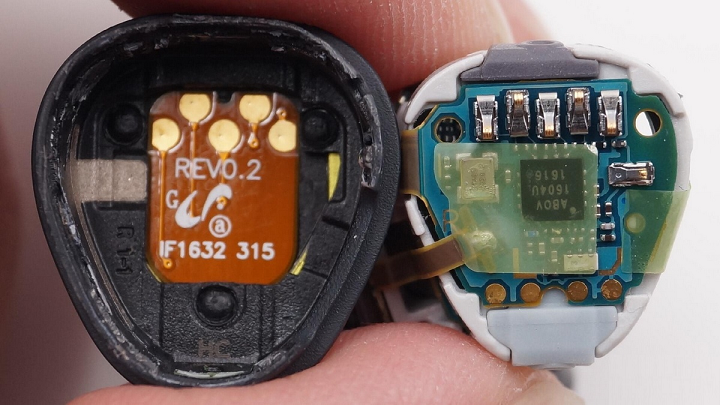

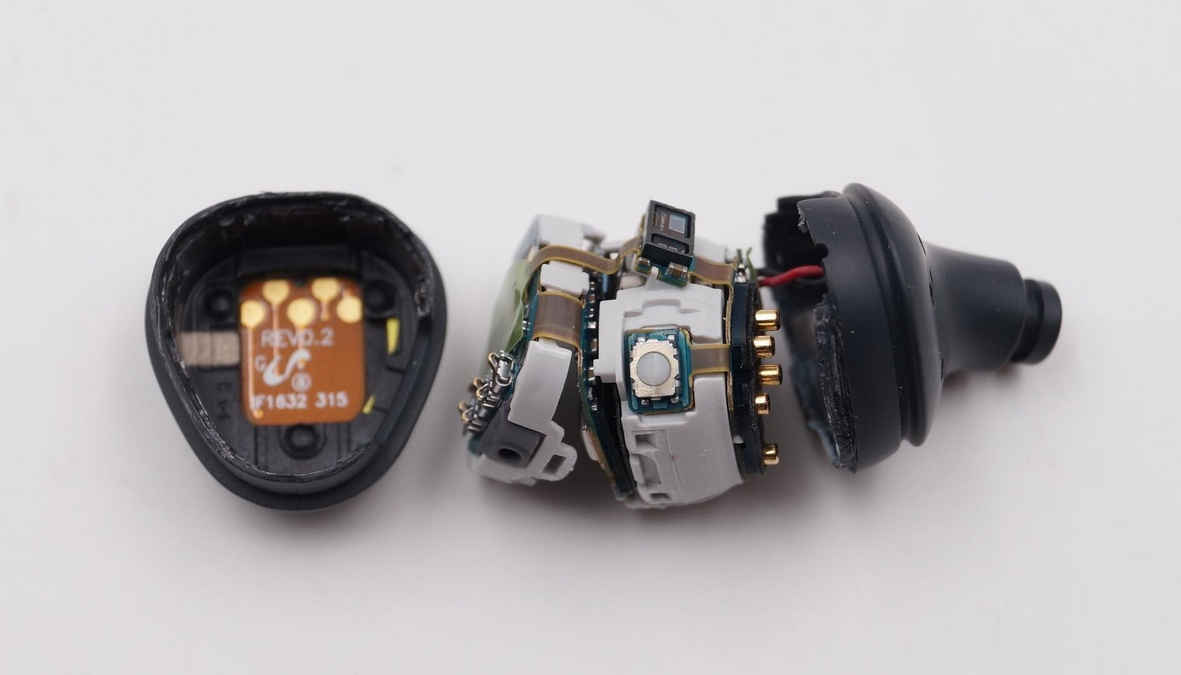

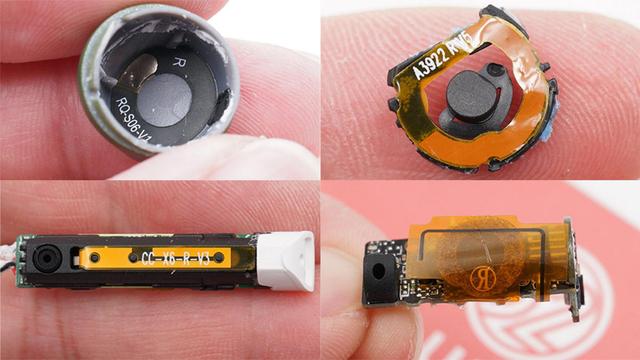

FPC antena
FPC antena attīstījās no PCB borta antenas. TWS austiņu skaļuma ierobežojuma dēļ iekšējā mātesplatē nevar ievietot antenu. FPC antena ir līdzvērtīga antenas ķēdes izņemšanai no PCB un citu ārējo metālu izmantošanai, lai padarītu antenu par atsevišķu sastāvdaļu. Lai to varētu labāk ievietot TWS austiņu iekšējā telpā.
FPC antenu var realizēt PCB plātņu rūpnīcā no mīkstas plāksnes un elastīga materiāla.
Priekšrocības: Piemērojams lielākajai daļai mazu elektronisko izstrādājumu, arī izgatavojamās frekvenču joslas ir bagātīgas, veiktspēja ir labāka un izmaksas ir zemākas.
Trūkumi: katrs produkts ir atsevišķi jāatkļūdo un manuāli jālabo.

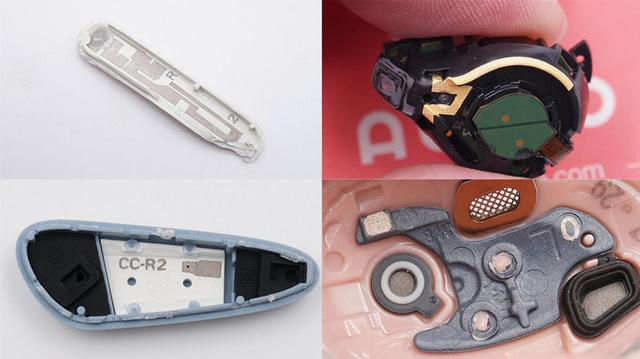

LDS antena
LDS antena ir papildu FPC antenas jauninājums. Lai gan FPC antena ir spējusi lielā mērā izmantot austiņu iekšējo telpu, tai joprojām ir nepieciešama plakana plakne, lai to piestiprinātu.
LDS antenā tiek izmantota lāzera tiešās formēšanas tehnoloģija, kas izmanto lāzertehnoloģiju, lai tieši veidotu metāla antenu rakstus uz kronšteiniem, pārklājuma plāksnēm utt., ko var lāzerizēt uz neregulārām virsmām austiņu iekšpusē, tālāk izmantojot austiņu iekšējo telpu.
To var atbalstīt LDS antenu ražotāji lāzera apstrādei, lāzertehnoloģijām un galvanizācijas tehnoloģijām.
Priekšrocības: var atbalstīt visus virzienus, un tie ir ļoti pieņemami.
Trūkumi: izmaksas ir dārgākas, un izstrādājuma ārējās virsmas materiālam ir īpašas prasības.

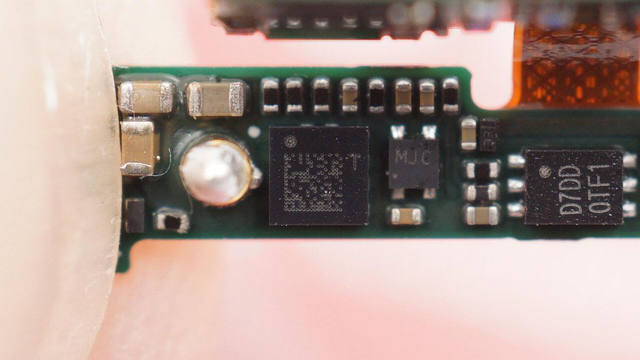

Keramikas antena
Keramikas antena ir vēl viens antenas izstrādājums, ko plaši izmanto Bluetooth moduļa ierīcēs. Tas ir nosaukts pēc keramikas čaulu izmantošanas. To galvenokārt iedala divos veidos: bloka keramikas antena un daudzslāņu keramikas antena.
Lielapjoma keramikas antena ir jādrukā antenas metāla daļa uz keramikas ātrās virsmas, un daudzslāņu keramikas antenu var drukāt uz katra keramikas dielektriskā slāņa atbilstoši dizaina prasībām, tādējādi samazinot antenas izmēru.
Priekšrocības: mazs izmērs, ērta pielietošana, zemas izmaksas, laba veiktspēja un aizņem tikai nelielu vietu.
Trūkumi: Prasības klīrensa laukumam ir salīdzinoši augstas, virziens ir salīdzinoši viens, un ir prasības izvietojuma pozīcijai.

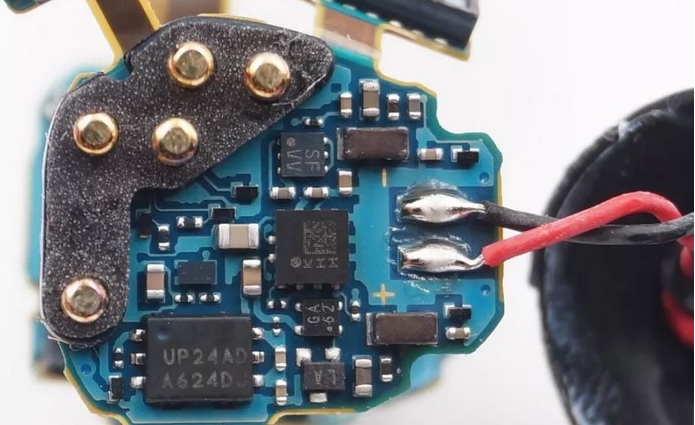

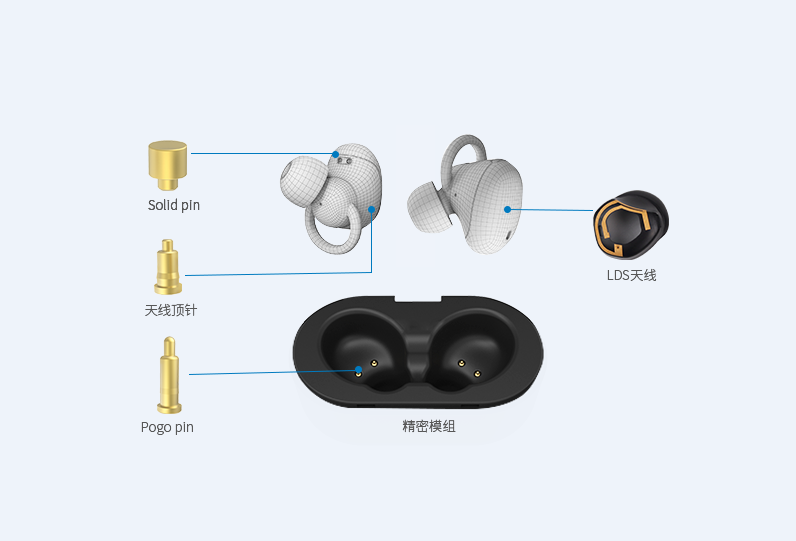

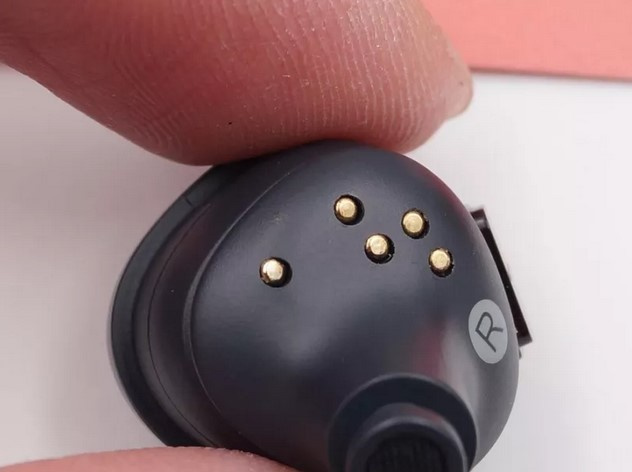

Pogo Pin antena
Kā izvēlēties pareizo antenu
Teorētiski runājot, izmaksu ziņā PCB un FPC antenas maksā mazāk, keramikas antenas ir mērenas, un LDS antenas ir dārgākas; un telpas izmantošanas ziņā LDS antenas ir viselastīgākās un var pilnībā izmantot austiņu iekšējo telpu.
Runājot par veiktspēju, ārējo antenu nosūtīšanas un saņemšanas iespējas parasti ir labākas nekā iebūvētajām antenām. TWS austiņas ir izstrādātas ar iebūvētām antenām skaļuma ierobežojumu un pārnesamības prasību dēļ. Veiktspēja ir salīdzinoši līdzīga, un, lai izvēlētos piemērotu antenu, ir rūpīgi jāapsver dažādi faktori.
TWS austiņu Bluetooth antenas dizains ietekmē Bluetooth sakaru pārraides kvalitāti, kas savukārt ietekmē faktisko lietotāja pieredzi. Bluetooth antenas izvēli ietekmē daudzi faktori, piemēram, veiktspēja, frekvenču josla, izmaksas un lietošanas vieta. Tikai apsverot konkrētos produkta nosacījumus un lietošanas scenārijus un izvēloties piemērotu antenu, var panākt produkta maksimālo veiktspēju.
Apkopojiet
Lai nodrošinātu nevainojamu efektu, TWS austiņu faktiskā lietotāja pieredze prasa daudzu faktoru pārklāšanos. Kā galvenā TWS austiņu Bluetooth antenas sastāvdaļa tā darbojas kā tilts saziņai starp TWS austiņām un mobilajām ierīcēm un nodrošina garantijas par TWS austiņu Bluetooth savienojuma stabilitāti un skaņas kvalitātes pārraides kvalitāti.
Pašlaik galvenie Bluetooth antenu produkti, ko tirgū izmanto TWS austiņās, galvenokārt ietver PCB borta antenas, FPC antenas, keramikas antenas un LDS antenas. Katram no četriem produktiem ir priekšrocības un trūkumi, un tie ir jāņem vērā attiecībā uz veiktspēju, frekvenču joslu, izmaksām, lietošanas vietu utt., lai izvēlētos vispiemērotāko antenas produktu un uzlabotu produkta veiktspēju un konkurētspēju.
TWS austiņu popularitāte ir ātri veicinājusi saistīto nozares ķēžu jaunināšanu. Bluetooth moduļu, Bluetooth tehnoloģijas, antenu un saistīto tehnoloģiju attīstība nodrošina savienojuma stabilitāti, skaņas kvalitāti un citus veiktspējas aspektus. Pašreizējās TWS austiņas izstrādes sākumposmā reti ir piedzīvojušas atvienošanu, un ir sabojāta skaņas kvalitāte un sākušās neregulāras atskaņošanas problēmas trīs vai piecu metru attālumā, kas ir efektīvi uzlabojis lietotāja faktisko lietošanas pieredzi.
