POGO PIN projektēšanas un ražošanas process
Kā izvēlēties piemērotu POGO PIN
1. Labam POGO PIN ir jāatbilst šādiem trim punktiem:
①Uzticama kvalitāte
②Stabila veiktspēja
③ Izpildiet prasības.
Ļoti svarīga ir arī savlaicīga pasūtījumu piegāde. Vislabāk ir vērsties pie POGO PIN savienotāja ražotāja, lai veiktu izmeklēšanu. Rūpnīcas mērogs, veiksmīgi risinājumi, apstrādes iekārtas, ražošanas jauda un pētniecības un attīstības jauda – tas viss tieši ietekmē produktu kvalitāti, piegādes jaudu un tehnisko atbalstu. Zhongzhengtian ir priekšrocības dizaina shēmā, masveida ražošanas izmaksās un preču piegādes kapacitātē nozarē. Laipni lūdzam draugus ierasties rūpnīcā saziņai.
POGO PIN seko trīs, trīs un četriem principiem
1,40 procenti problēmu rodas no dizaina
Priekšpuses dizains ir nesaprātīgs, un aizmugure ir bezjēdzīga (piemēram, uzpirksteņa uzgalis ir augstāks par plastmasas plakni, PIN adatu atstatums ir neregulārs utt.).
2,30 procenti problēmu izriet no komunikācijas
Sākotnējā posmā nebija skaidra dažādu tehnisko prasību komunikācija, kā arī nebija skaidra produkta faktiskā izmantošana, kas arī bija viens no galvenajiem biežu problēmu iemesliem (piemēram, RF uzpirkstenis tiek izmantots kā uzlādes uzpirkstenis kaste, faktiskais darba augstums neatbilst zīmējumam, centra attālums nav apstiprināts utt.). Izprast klienta funkcionālās prasības un pielietojuma jomu, kā arī var saprātīgāk ieteikt Pogo tapas specifikācijas un parametrus;
3,30 procenti problēmu rodas procesa rezultātā
Produkta montāžai ir vairākas procedūras, un POGO PIN tiek neatgriezeniski bojāts nepareizas darbības dēļ ražošanas procesā (piemēram, uzgalis ir bojāts, svešķermeņi caurulē, SMT izmešana utt.).

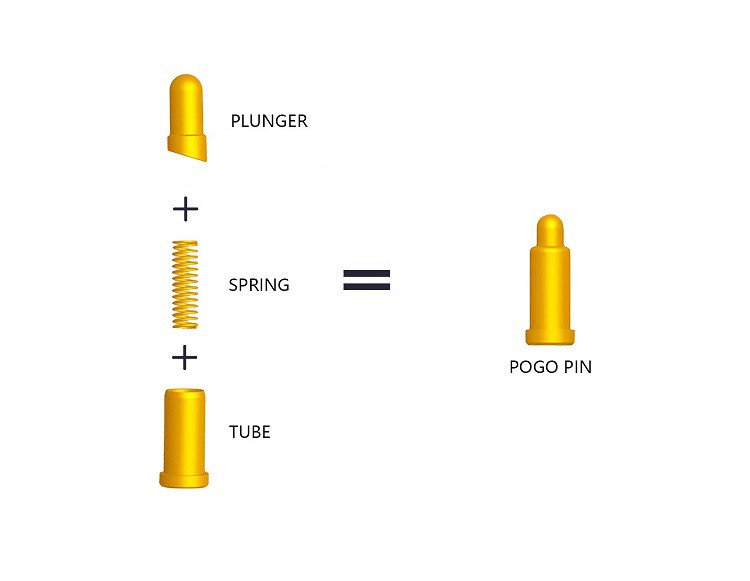

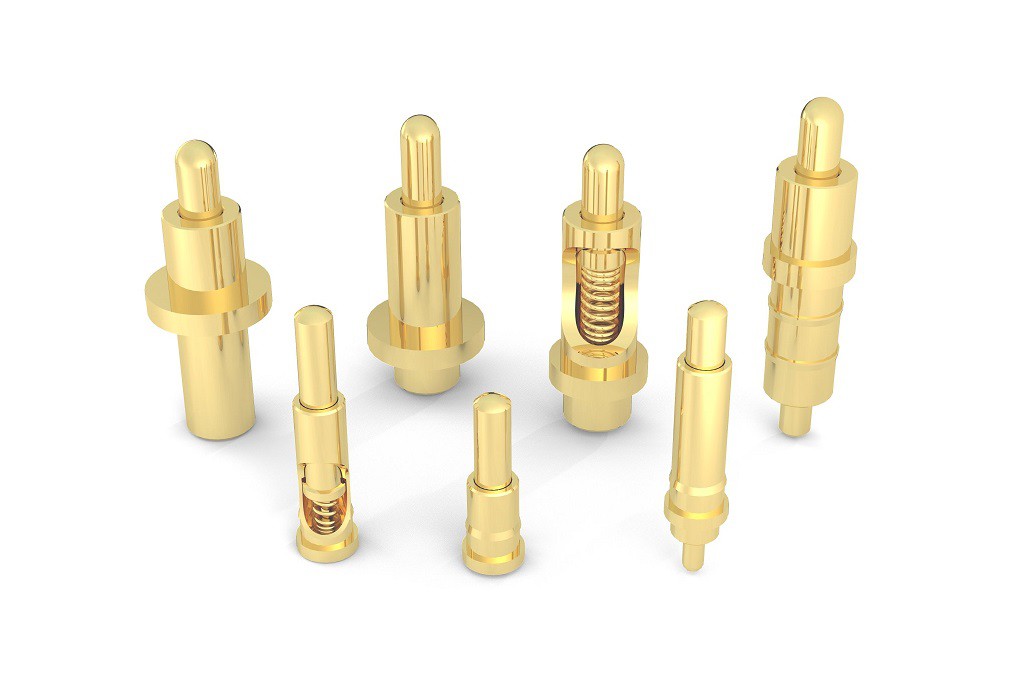

POGO PIN pamata ievads

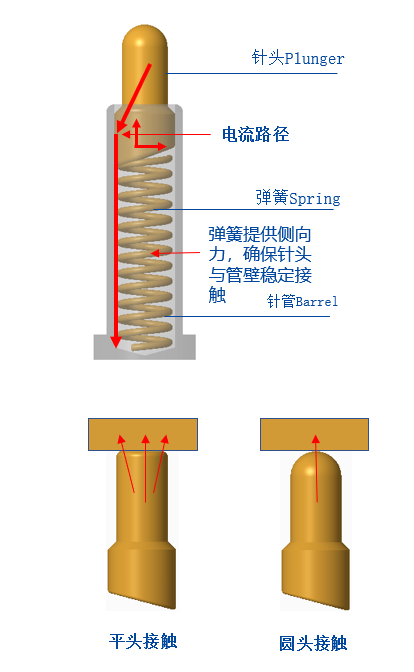

Kāpēc POGO PIN ir noslīpēta struktūra: Pogo tapas virzuļa apakšdaļai parasti ir slīpa struktūra. Slīpās konstrukcijas funkcija ir nodrošināt, lai Pogo Pin adata (virzulis) saskarē ar adatas (caurules) iekšējo sienu, kad tā darbojas, lai strāva galvenokārt izietu cauri. Apzeltīta adata (virzulis) un adata (caurule), lai nodrošinātu Pogo Pin stabilitāti un zemo pretestību.

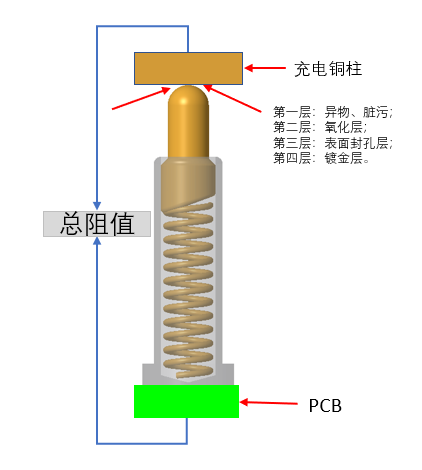

Kāpēc POGO PIN izmanto apaļas galvas struktūru? Tā kā Pogo Pin parasti ir salīdzinoši mazs, vajadzīgā elastība nav tik spēcīga. Ja to izmanto jaudas bankā vai apgaismojumā, elastība ir četri vai piecsimt grami vai pat viens vai divi kilogrami. Protams, labāk ir padarīt to plakanu. , Plakanajai galvai ir liels kontakta laukums, un tās spēks ir pietiekams, lai salauztu oksīda slāni uz saskares virsmas, lai tā pilnībā saskartos. Lielākā daļa apaļo galviņu tiek izmantotas TWS Bluetooth austiņās un viedajos rokassprādzes pulksteņos. Maksimālais elastīgais spēks nepārsniedz 150 gramus (lādēšanas kārbas uzpirksteņa elastības spēks ir starp 20-35gf), un virsmas un virsmas saskares elastīgais spēks tiks izkliedēts, un varš kolonna austiņu galā netiks salauzta. Nepietiek ar oksīda slāni, kā rezultātā rodas nepietiekams kontakts un slikts kontakts. Šajā laikā, ja tiek izmantota apaļa galvas struktūra, lai izveidotu kontaktu starp virsmu, elastīgais spēks sakrājas vienā punktā, un kontakts, protams, būs daudz pietiekams.
Veiktspējas parametrs/veiktspējas parametrs
galvenie veiktspējas parametri
A. Darba spriegums: mazāks par 12 voltiem līdzstrāvas
B. Nominālā strāva: 1.0 Amperes/Pin
C. Darba temperatūra: -40 grādi līdz 85 grādiem .
D. Uzglabāšanas temperatūra: 25 grādi plus / -3 grādi .
E. Darba vides mitrums: 10% RH līdz 90% RH
F. Izturība (dzīves ilgums): 10,000 cikli.
G. Kontakta pretestība: 200 mOhm Maks. @darba insults
(Darba gājiena laikā: 200 mOhm/maks.)

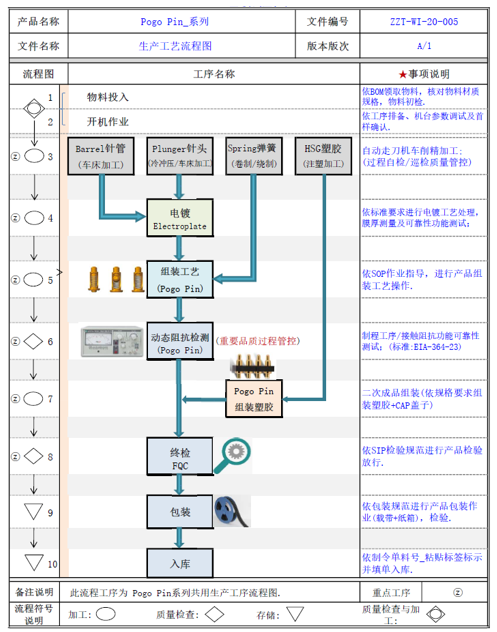

Ražošanas process/制造工艺

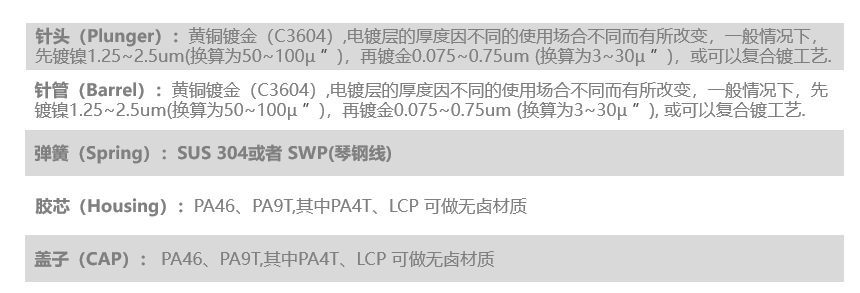

Produkta montāžas metode

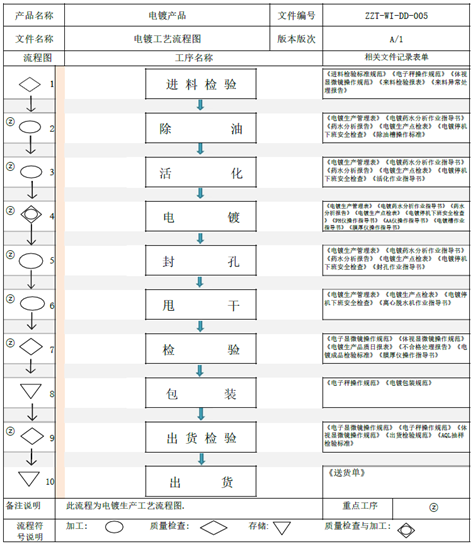

Galvanizācijas procesa plūsma
Kādi parametri ir jāapstiprina priekšgala dizainā
① Apstipriniet attālumu no PCB plates līdz vara kolonnas kontaktvirsmai austiņu galā (tas ir, POGO PIN darba augstumu).
② Apstipriniet attālumu no PCB plates līdz lādēšanas kastes plastmasas virsmai (tas ir, maksimālais POGO PIN adatas caurules augstums, adatas caurule nedrīkst pārsniegt šo augstumu).
③ Apstipriniet attālumu starp PIN adatas centru un apļa centru
(Vēlāk uzlīmējot, apstipriniet cepures izmēru, lai novērstu traucējumus SMT lāpīšanas laikā).
④ Apstipriniet PCB plates izmēru un vietu zem tāfeles
(Optimizēts un uzlabots POGO PIN).
PS: PCB plātnes diametram ir ieteicams būt 1,6 mm, un uzpirksteni ieteicams izveidot par cauruļu plāksnes struktūru, lai efekts būtu labāks un tam būtu šādas priekšrocības: ① Plāksteris ir stingrāks; ② Adatas caurules vieta ir palielināta, adata ir vairāk nospiesta, un kontakts ir vairāk pietiekams.
Kāpēc adatas apakšdaļai jābūt slīpai: ja tā ir plakana, strāvu vadīs atspere, kurai ir augstas prasības atsperei, un atspere ir tik plāna, ka to var viegli izdegt.
