Mūsdienās neskaitāmām elektroniskām ierīcēm, piemēram, viedtālruņiem, planšetdatoriem, glikozes līmeņa mērītājiem asinīs u.c., ir arvien stingrākas izmēra prasības, un interjers kļūst arvien ciešāks, tāpēc savienotājiem vairs neatliek daudz vietas. Tātad, jo mazāks kļūst savienotājs, jo svarīgāks tas kļūst. Šī tendence ir vērojama arī aizsardzības un kosmosa jomā, piemēram, satelītos, vadāmajās raķetēs un avionikas sistēmās, kur kompaktuma prasības var izpildīt tikai ar "miniatūriem" savienotājiem. Tā kā pieprasījums pēc mazākiem savienotājiem turpina pieaugt, projektēšanas inženieri saskaras ar jauniem izaicinājumiem. Viņi vairs nevar ievietot savienotāja dizainu projekta pēdējā posmā. Mikrosavienotāji prasa iepriekšēju pārdomāšanu. Tas prasa dizaineriem paredzēt dažādus faktorus, piemēram, iepakojumu, izturību, strāvas pārvades spēju un nomaināmību.
Septiņi miniatūru savienotāju dizaina virzieni
1. Apsveriet savienotājus jau projektēšanas sākumā
"Inženieri ir tik ļoti koncentrējušies uz kopējās sistēmas izstrādi, ka viņi ievieto savienotāju pašās dizaina beigās," sacīja Mičs, mūsu produktu attīstības inženieru direktors. "Viņiem šķiet, ka savienotājs ir vienkāršs, tāpēc viņi var pabeigt To. Tad viņi iestrēgst ar savu dizainu." Viņš ir redzējis pārāk daudz stāstu par dizaineriem, kuri steidzas izstrādāt savienotājus dizaina pēdējās stadijās. Viņš mums pastāstīja, ka daudzos gadījumos dizaineriem, lai pabeigtu dizainu, ir jāizvēlas nestandarta savienotāji, kas ne tikai palielina izmaksas, bet arī aizkavē piegādes laiku. Lai izvairītos no šādām problēmām, attiecīgie eksperti iesaka jau projektēšanas sākumā apsvērt savienotājus, kurus izmantosit, un pēc tam rezervēt tiem dizaina vietu un dizainu ap tiem. "Nav nekāda iemesla jums teikt: "Vispirms, izlemiet, kurš savienotājs jums ir nepieciešams," sacīja Morlijs, mūsu produktu izstrādes inženieris, "taču, ja viņi to darītu, patiesībā viņi ietaupītu daudz laika un daudz problēmu."
2. Izprast telpas ierobežojumus
Lai gan miniatūrie paneļu savienotāji parasti ir mazāki par 1 mm, tos parasti izmanto arī cieši noslēgtos lietojumos. Lai risinātu iespējamās iepakojuma problēmas, dizaineriem ir jāņem vērā shēmas pēdas uz PCB, kā arī papildu vadi, kas savienoti ar savienotājiem. "Tā kā ir mazāks solis, jums ir jāpadara šaurākas pēdas un vadi," sacīja Maiks Higašikava, Molex apgabala produktu vadītājs. Ņemiet vērā arī to, ka daži savienotāji (piemēram, elastīgie kabeļu savienotāji) piedāvā iespēju pārslēgt uz priekšu un atpakaļ. Izstrādājot sistēmu, jums jāņem vērā šīs apgriešanas metodes. Piemēram, savienotājam, kas ir pagriezts atpakaļ, var būt grūti piekļūt, ja priekšpusē un aizmugurē ir cita sastāvdaļa. Visbeidzot, dizaineriem arī jāapzinās, ka virsmas montāžas ierīces dažkārt nevar apstrādāt mazākus komponentus. Dažos gadījumos viņiem ir vajadzīgas jaunas vakuuma sprauslas, lai atrisinātu šīs problēmas.
3. Noskaidrojiet pašreizējo kravnesību
Samazinoties savienotāja izmēram, samazinās savienotāja strāvas kapacitāte. Parasti mikrosavienotāji var izturēt no 200 mA līdz 500 mA, kas ir aptuveni puse no lielākajiem paneļu savienotājiem. Lai kompensētu mazāku strāvas nestspēju, dizaineriem, iespējams, būs jāpalielina termināļu skaits.
4. Apsveriet mazo/mikro savienojumu stabilitāti
"Man par to jākonsultējas ne tikai projektēšanas stadijā, bet arī montāžas procesā, lai pasargātu tos no bojājumiem." Morlijs, eksperts mikrosavienotāju projektēšanā RF lietojumos, atgādina, ka viņa militāro ierīču projektēšanā Kosmosa lietojumos puse savienotāju tika iznīcināta testēšanas posmā.
Viņš teica, ka, ja šī problēma netiek ņemta vērā, tas var palielināt izmaksas. Bojātiem savienotājiem nepieciešama pārkonfigurācija, atjaunošana un marķēšana. Var būt pat nepieciešami dārgāki, uz lauka nomaināmi savienotāji, kas jānomaina, un šādas izmaiņas varētu palielināt projektēšanas laiku vēl nedēļu vai divas.
"Jāatzīmē, ka vienmēr piešķiriet prioritāti esošajiem savienotājiem, un, ja šie savienotāji nav saderīgi ar jūsu dizainu, apsveriet iespēju izveidot savu, kas var ietaupīt daudz laika," sacīja Morlijs.
5. Apsveriet vieglu nomaiņu
Ja izstrādājuma ārpuse ir aizvērta, jums ir nepieciešami savienotāji, kurus var nomainīt no ārpuses. Pretējā gadījumā jums būs jāveic daži lodēšanas darbi.
"Jo vairāk jūs to darāt, jo prasmīgāks jums ir tādas prasmes kā metināšana, taču jo lielāks ir visas sistēmas bojājumu risks," sacīja Morlijs.
6. Izprast savienotāja funkcionālās prasības
Piegādātājiem ir nepieciešams, lai klienti pilnībā izteiktu savas vajadzības, pretējā gadījumā viņi var pārprast klientu vajadzības. Tas ir īpaši svarīgi, ja ir jāizgatavo pielāgoti savienotāji.
"Ir ļoti svarīgi precīzi formulēt savienotāja prasības," saka Story. "Ja tas ir neskaidrs vai izlaists, mēs riskējam neievērot galvenās prasības dizainam."
7. Apsveriet mehānisko spriegumu
Temperatūra, trieciens un vibrācija rada spriedzi starp saskarnēm un ķēdēm. Speciālisti iesaka izvēlēties tādus savienotājus, kas izvairītos no šo spēku ietekmes.
"Esmu redzējis lodēšanas savienojumus, kas dažās PCB plāksnēs ir sadalījušies gabalos," sacīja Morlijs. "Kad savienotājs ir stingri piestiprināts pie dēļa vai ārējās konstrukcijas, tam ir jāiztur trieciena un vibrācijas spēki, pretējā gadījumā tas var būt plaisas."
Morlijs iesaka inženieriem izmantot savstarpēji savienotu sistēmu, lai samazinātu sprieguma veidošanos starp stiprinājuma konstrukciju un savienojuma punktiem. "Ir vairāki piegādātāji, kas piedāvā šādas sistēmas," viņš teica. "Dizaineriem tam jāpievērš īpaša uzmanība."
pogopin savienotāju ražotāju piegāde - Shenzhen ZZT Precision Electronics Co., Ltd.

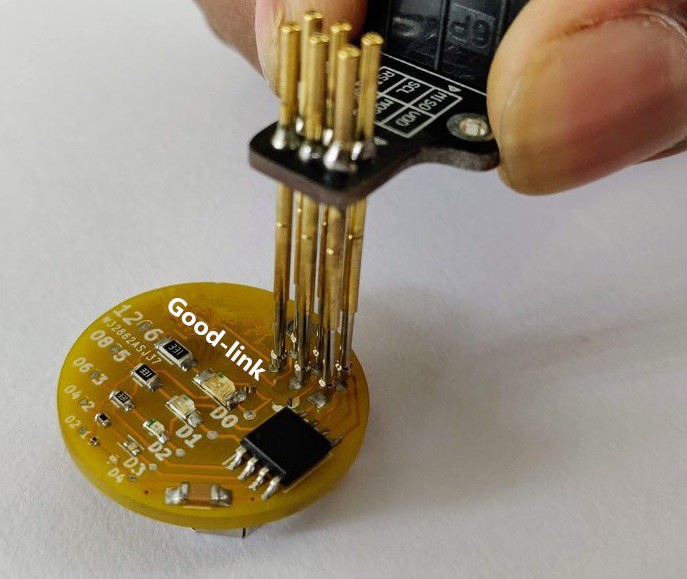

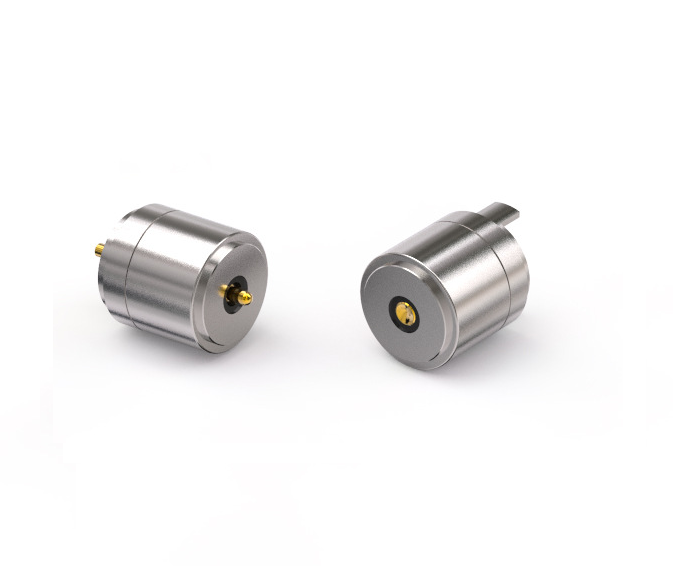

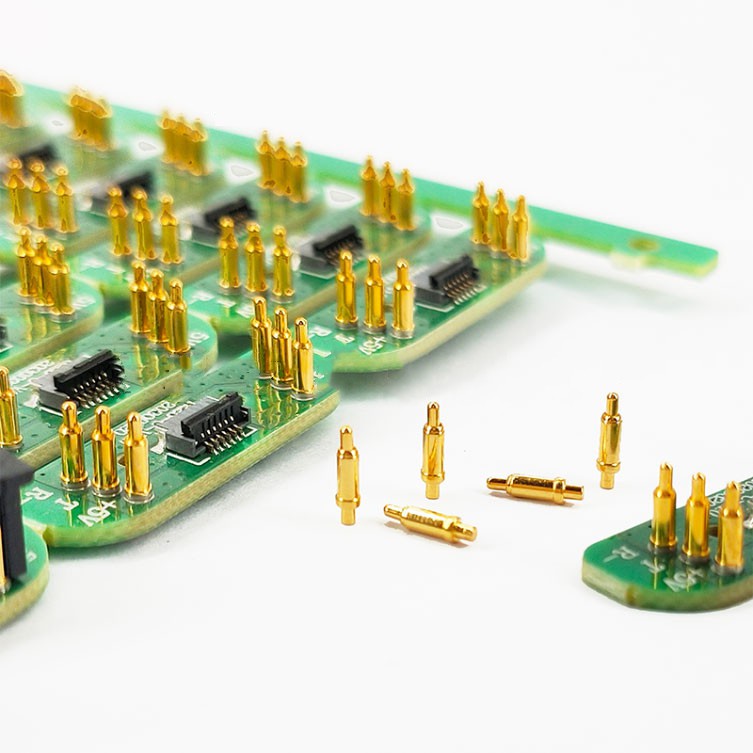

Tas ir dibināts 2007. gadā, un tas ir augsto tehnoloģiju uzņēmums, kura vadošais faktors ir precīzs savienojums un tehnoloģiju attīstība kā kodols, integrējot pētniecību un attīstību, ražošanu un pārdošanu. Mūsu galvenie produkti ir POGO PIN, POGO PIN savienotājs, magnētiskais savienotājs, magnētiskais uzlādes datu kabelis un adsorbcijas savienotājs. Mūsu produkti tiek plaši izmantoti viedajā apģērbā, mobilajos sakaros, digitālajās kamerās, automašīnās, medicīnas iekārtās un citās jomās.
