Kam jāpievērš uzmanība, lodējot pogo tapas?
Tāpat kā lielākajai daļai savienotāju, pogo tapām ir noteikta karstumizturības pakāpe. Standarta serdes un atsperu materiāli nevar izturēt karstumu vai vienreizēju alvas pārplūdes procesu. Ja plānojat operāciju atkārtot, lūdzu, sazinieties ar mums, un mēs palīdzēsim izvēlēties zondi un materiālu, kas vislabāk atbilst jūsu vajadzībām, lai izvairītos no turpmākām problēmām.

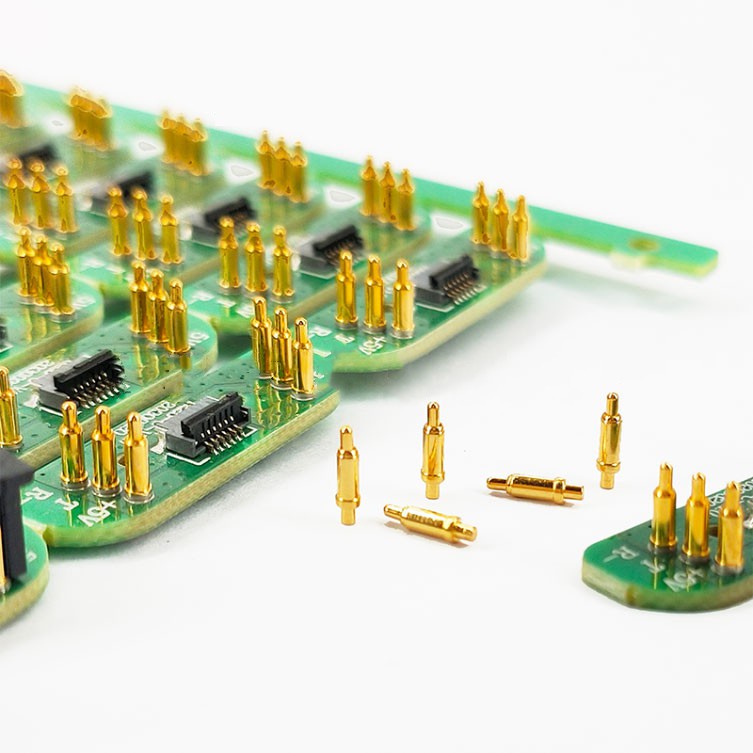

Kā jūs izstrādājat shēmas plates (PCB) izmēru Pogo tapas savienotājam?
Vispārīgi runājot, shēmas plates rādiuss ir jārezervē vairāk nekā {{0}},3 mm pogo tapas galā, lodēšanas pastas virsmas rādiuss ir jārezervē vairāk nekā {{4} },4 mm izliektajam gredzenam, un astes gala garumam jābūt vismaz par 0,4 mm lielākam nekā shēmas plates biezumam. Bet, protams, iepriekšminētajiem datiem ir jābūt balstītiem uz saprātīgu iekšējo pielaidi un minimālo atstarpi starp adatām.
Kā izveidot elastīgās shēmas plates (FPC) izmērus pogo tapu savienotājiem?
Tas daudz neatšķiras no vispārējās shēmas plates. Lielākā atšķirība ir tā, ka pēc elastīgās shēmas plates atskaitīšanas vienas adatas galā ir jārezervē papildu 0,1 mm.
Kā noteikt shēmas plates (PBC) izmērus pogo tapu savienotāju lodēšanai?
Detaļai, kas saskaras ar lodēšanas pastu, ir jārezervē papildu tapas rādiuss 0,5 mm.
