Pogo pin savienotāju uzstādīšanas veidi
Ja apsverat iespēju savai ierīcei pievienot atsperu savienotājus, jums noteikti jādomā, kura instalēšanas metode ir piemērotāka, lai izmantotu pogo-pin savienotājus. Šajā rakstā tiks aplūkotas visu iespēju atšķirības, analizētas priekšrocības un trūkumi, kā arī sniegts viedoklis par piemērotāko.
Ja jums ir konkrēti jautājumi, lūdzu, sazinieties ar mums tieši, un mūsu profesionālie inženieri sniegs jums vislabāko padomu. Mūsu inženieri piedāvās dizainu, kas vislabāk atbilst jūsu izmaksu apsvērumiem atbilstoši jūsu specifikācijām un vajadzībām.
Kā uzstādīt savienotāju ar lodēšanu?
1. Pirmais un vienkāršākais veids ir izmantot lodēšanas pastu, lai piestiprinātu savienotāju pie skārda plāksnes. Lai gan tas ir vienkāršākais veids, mēs parasti to neiesakām.
Vispārīgi runājot, šī metode ir mazāk stabila, un zonde atdalīsies no skārda plāksnes vibrācijas traucējumu un spiediena dēļ.

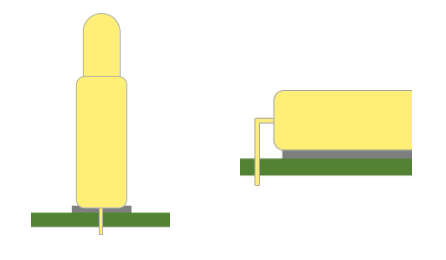

2. To biežāk izmanto lielu komponentu stiprināšanai pie iespiedshēmas plates, ievietojot pogo tapu astē, ko piestiprina pie iespiedshēmas plates ar asti.
Tādā veidā vienai adatai būs papildu atbalsta punkts un tā būs stabilāka.

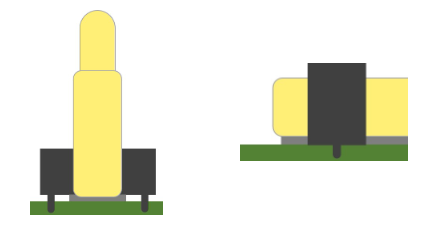

3. Metode ir izmantot gumijas serdi ar statīvu, vispirms droši uzstādīt to uz shēmas plates un pēc tam uzstādīt pogo tapas uz alvas plāksnes ar lodēšanas pastu vai spiedienu.
Šī metode ir piemērota lielākajai daļai situāciju un tai ir zināma stabilitātes pakāpe, taču ieteicams ņemt vērā izmaksu jautājumu.
4. Apvienojot otro un trešo metodi, vispirms piestipriniet gumijas serdi uz shēmas plates un pēc tam pievienojiet pogo tapas savienotāju pie astes un piestipriniet to pie plates.
Tas ir ļoti drošs savienotāja uzstādīšanas veids, un tas padara savienotāju stabilāku un izturīgāku. Ja jums ir apsvērumi par neierobežotām izmaksām, es iesaku šo instalēšanas metodi.
