Nerūsējošā tērauda Pogo tapas ieviešana

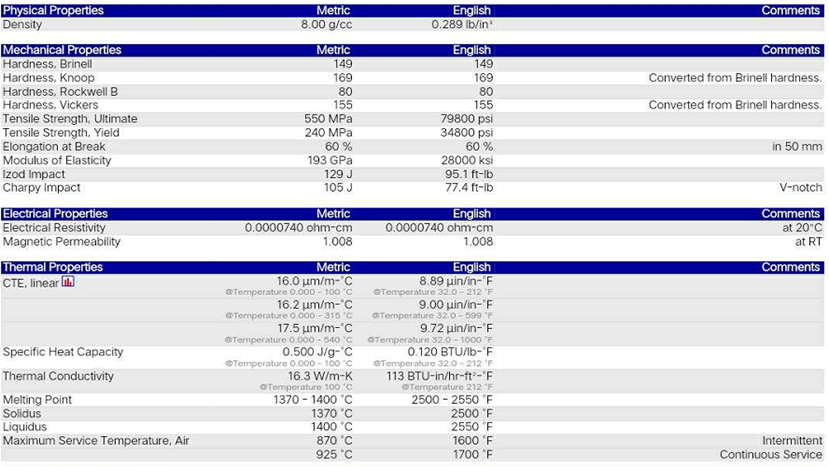

Ievads nerūsējošā tērauda materiālu sastāvā un fizikālajās īpašībās;
SUS316F
(Wt%)Fe
Cr
Ni
Mn
Mo
Si
P
S
C
Standarts
Līdzsvars
16~ 18
10~ 14
2
1,75~ 2,5
1
0.2
0,10(min)
0.08

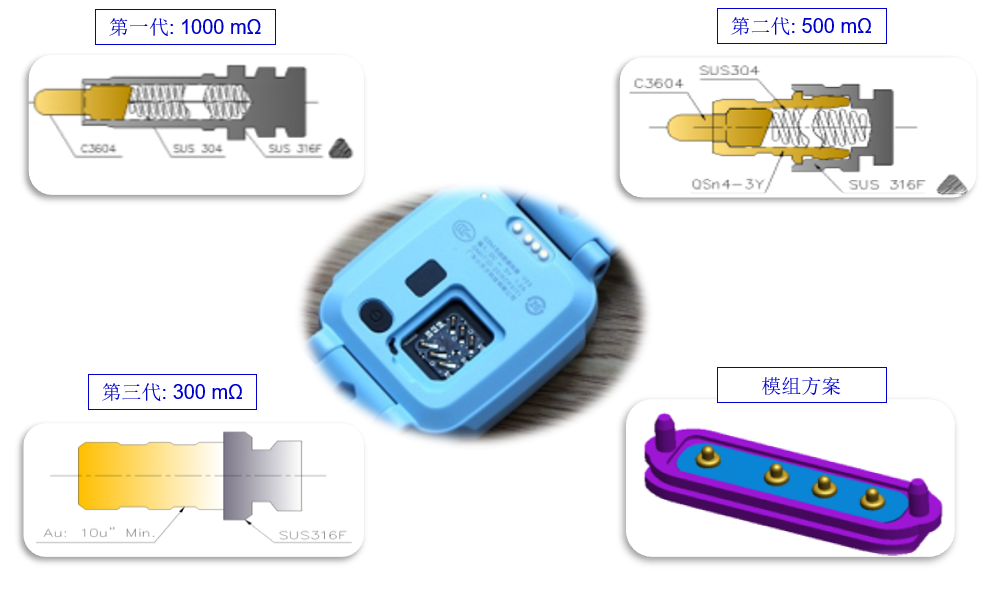

2. Nerūsējošā tērauda izstrādājumi tiek izmantoti klientu versiju jauninājumiem:
3. Vīriešu spailes normālā spēka ietekme uz nerūsējošā tērauda izstrādājumu kontakta pretestību:
Pavasara Foce | 1 | 2 | 3 | 4 | 5 | Max | Min | Stdeva | Vidējais |
60g | 1006 | 444 | 309 | 591 | 432 | 1367 | 135 | 342 | 613 |
1330 | 421 | 662 | 439 | 310 | |||||
957 | 673 | 607 | 356 | 135 | |||||
1367 | 826 | 340 | 443 | 326 | |||||
1328 | 495 | 563 | 652 | 322 | |||||
80g | 568 | 106 | 254 | 162 | 220 | 811 | 105 | 213 | 321 |
692 | 214 | 249 | 150 | 227 | |||||
731 | 389 | 194 | 245 | 191 | |||||
719 | 423 | 228 | 168 | 170 | |||||
811 | 324 | 340 | 142 | 105 | |||||
100g | 138 | 168 | 164 | 154 | 265 | 265 | 113 | 42 | 187 |
187 | 177 | 258 | 158 | 182 | |||||
151 | 192 | 163 | 172 | 172 | |||||
200 | 247 | 253 | 144 | 231 | |||||
189 | 264 | 164 | 113 | 172 | |||||
120g | 140 | 162 | 119 | 143 | 163 | 276 | 119 | 39 | 167 |
157 | 173 | 147 | 255 | 173 | |||||
128 | 145 | 148 | 157 | 188 | |||||
213 | 157 | 140 | 244 | 159 | |||||
169 | 143 | 141 | 146 | 276 |

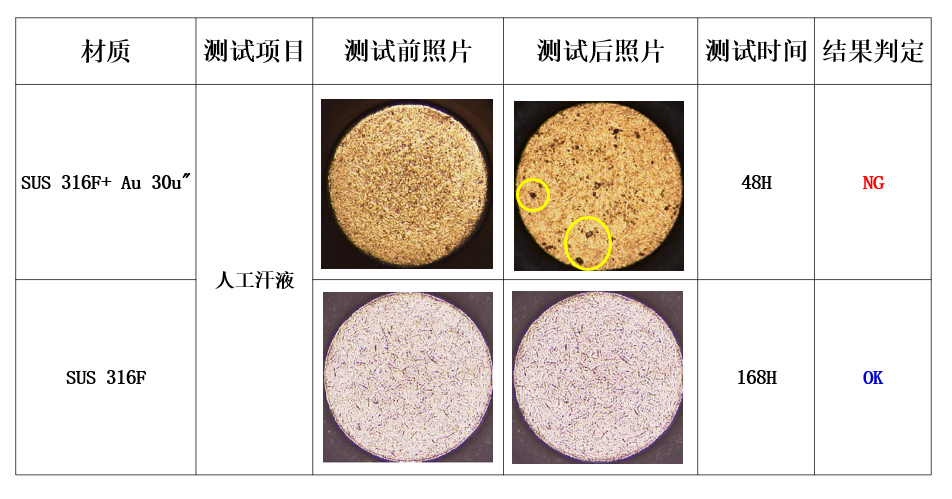

4. Nerūsējošā tērauda izstrādājumu testēšanas ietekme uz mākslīgajiem sviedriem:

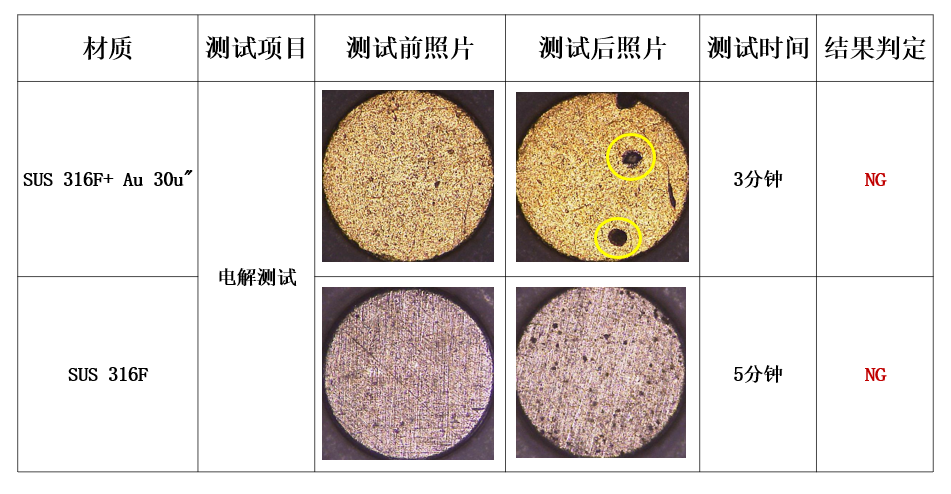

5. Nerūsējošā tērauda izstrādājumu ietekme uz elektrolīzes testu:

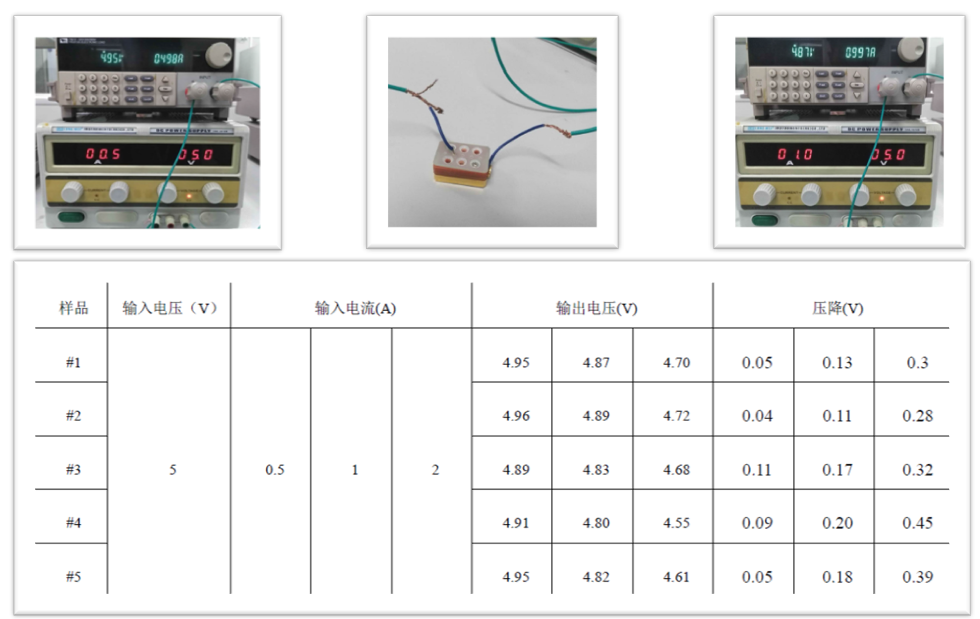

6. Nerūsējošā tērauda izstrādājumu ietekme uz spiediena krituma testu

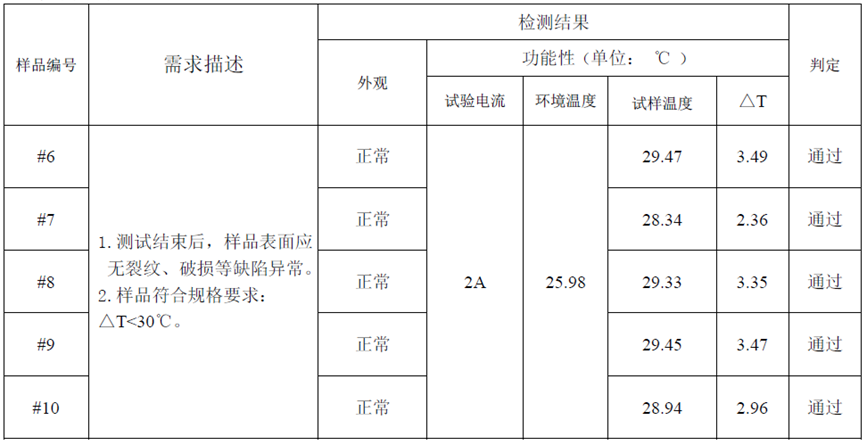

7. Nerūsējošā tērauda izstrādājumu ietekme uz temperatūras paaugstināšanās testu
8. Procesa apraksts nerūsējošā tērauda izstrādājumu vietējai galvanizācijai:
