Kā pareizi izvēlēties testa pogo tapu
Ikviens, kurš kādreiz ir veicis mērījumus un testēšanu, zina, ka precīzi dati ir atkarīgi no testa instrumenta konstrukcijas un mērīšanas iespējām. Taču daži cilvēki zina, ka testa līniju un savienotāju dizaina kvalitāte, ražošanas process, saderība un veiktspējas specifikācijas ir tikpat svarīgas kā pārbaudes instrumenti. Tālāk mēs pievērsīsimies pieciem specifiskiem kritērijiem pareizai testa vadu un atsperu pogo tapu izvēlei.
Pirmkārt, drošība:
Tāpat kā strāvas padeves prasībām, instrumentu pārbaudes vadiem un pogo tapām jāatbilst stingrām drošības prasībām, jo tie saskaras ar lielu spriegumu, jo īpaši saskaņā ar starptautiskajām IEC1010 sprieguma un kategorijas prasībām, proti, CATI, CAT II, CAT III vai CATIV. . Citas IEC1010 prasības ietver arī pārejošu testēšanu, dielektriskās izturības spriegumu vai testēšanu, lai pārbaudītu, vai izstrādājumam ir pietiekama izolācija un tas atbilst strāvas, elektriskās atstarpes, atklāta metāla atsperu uzpirksteņa un triecienizturības prasībām. Labas kvalitātes pārbaudes adatas kopā ar svarīgiem individuālajiem aizsardzības līdzekļiem, piemēram, cimdiem un acu aizsargiem, ir daļa no NFPA70E standartā definētajiem individuālajiem aizsardzības pasākumiem.
Otrkārt, robustums un izturība:
Augstas kvalitātes testa vadi un savienotāji nepasliktinās veiktspēja ikdienas berzes, piemēram, vilkšanas, spiešanas un caurduršanas, dēļ. Abos testa līnijas galos jābūt labi izstrādātiem pretstresa apvalkiem. Testa atsperes uzpirksteņam jābūt no rūdīta metāla, kas var izturēt atkārtotus savienojumus un katru reizi pārraidīt precīzus datus.
Salīdzinājumā ar lētiem materiāliem, īpaši izgatavotā daudzpavediena alvota berilija vara stieple var nodrošināt elastību, ilgstošu izturību, izcilu vadītspēju un precizitāti. Citi faktori ietver pogo tapas un savienotāja iekšējās metināšanas kvalitāti un materiāla temperatūras diapazonu.
Treškārt, dizaina veiktspēja un rādītāji:
Ir ļoti svarīgi, lai testa atsperes uzpirksteņa un testa klipa dizains būtu ērti vai nē. Ērta, viegli satverama satvēriena virsma palīdz stingri noturēt adatu rokā, bet stingra atsperu skava nodrošina stingru savienojumu. Savienojumam jābūt vienkāršam, un saskaņotajām daļām jāspēj bez piepūles slīdēt kopā bez stresa. Augstas kvalitātes savienotāju kontaktiem jābūt ar niķelētiem vai apzeltītiem mehāniski apstrādātiem misiņa savienotājiem, nevis tikai no lieta misiņa. Apzeltītu kontaktu izmantošana nodrošina precizitāti un oksidācijas izturību, tādējādi nodrošinot izturīgu, drošu un uzticamu savienojumu.
Testa līnijas un atsperes uzpirksteņa konstrukcijas indeksam jāatbilst atbilstošajam testa instrumentam. Ja indekss ir mazāks par testa instrumentu, instrumenta patiesā vērtība tiks ievērojami samazināta. Piemēram, osciloskopa joslas platums ir 100 M, un atbilstošās osciloskopa adatas joslas platums ir tikai 50 M, tad osciloskops kļūst par 50 M.
Ceturtkārt, augstas veiktspējas lietojumprogrammas:

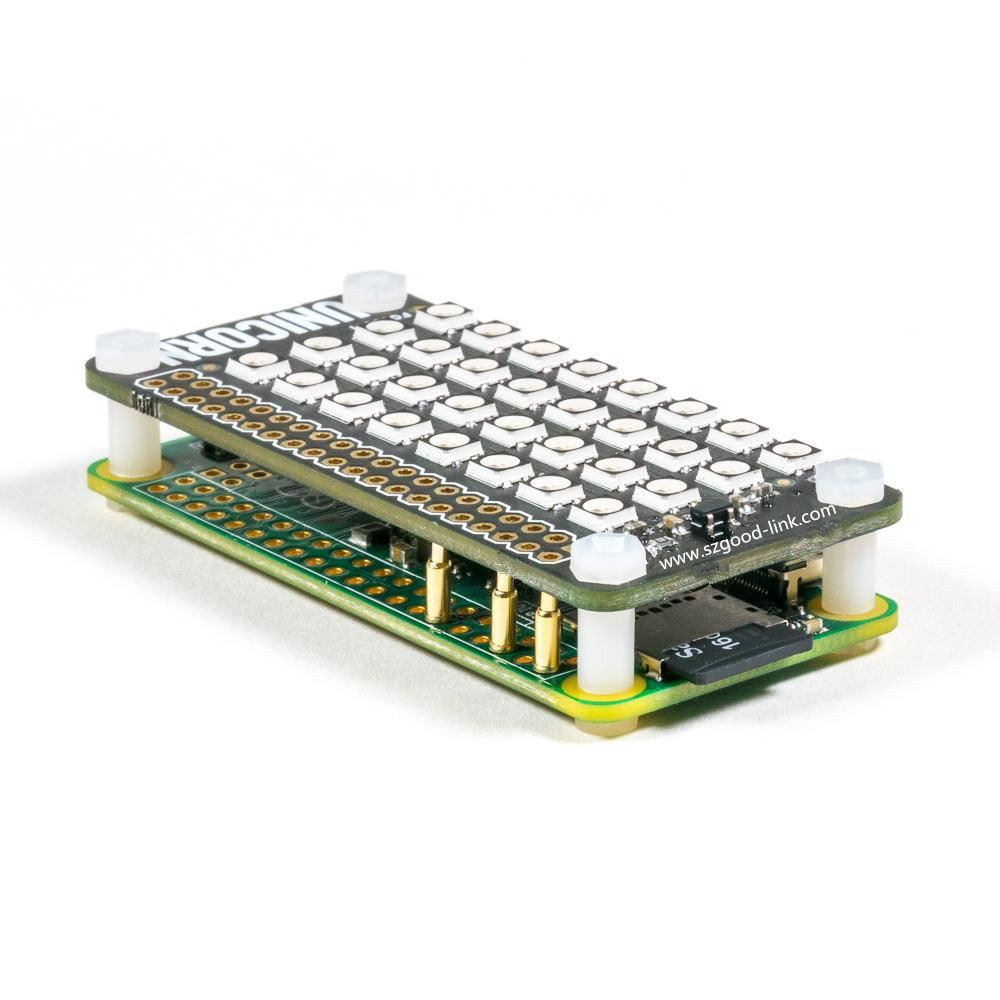

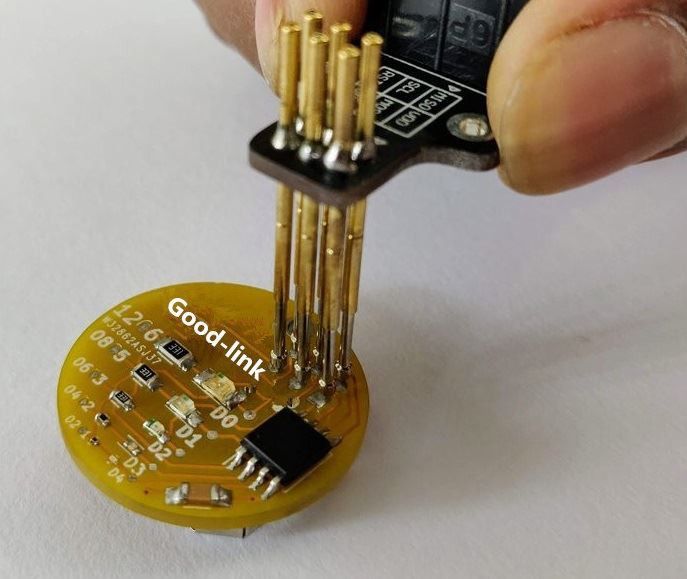

Sākot ar atsperi noslogotu piespraudes adatu un smalku un vieglu adatu elektronisko shēmu pārbaudei, līdz asai nerūsējošā tērauda pogo tapai un spēcīgai adatai, kas piemērota rūpnieciskai lietošanai, adatas dizains tagad ņem vērā dažādu lietojumu vajadzības. Piemēram, viena punkta adatas ir visizplatītākā adatu forma. Lielākā daļa skaitītāju nodrošina viena punkta pārbaudes līniju, kas ir diezgan noderīga plašam testa lietojumu klāstam. Ass atsperu uzpirkstenis ir labāks instruments ļoti mazu kontaktpunktu mērīšanai augsta blīvuma shēmas platēs. Lai gan tās ir viegli sabojājamas, pogo tapas parasti var atkārtoti uzasināt, jo uz tām nav pārklājuma.

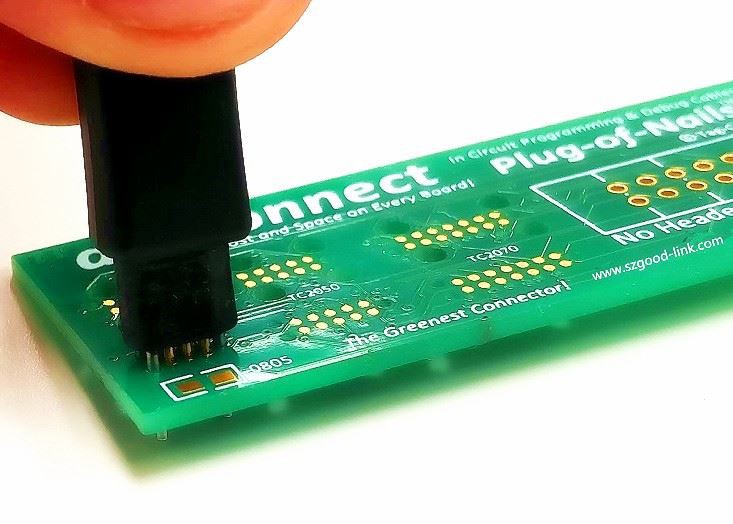

Adata ar izvelkamu atsperu uzpirksteni ir savienota ar nerūsējošā tērauda stiepli ar ļoti plānu diametru. Izņemot adatas galu, viss vads ir pārklāts ar izolācijas slāni, lai novērstu nejaušu kontaktu, kas izraisa īssavienojumu un nesabojātu mikroshēmu. Āķknaibles atsperu uzpirkste ir piemērota savienojuma noturēšanai vietā, kas ir ērta darbībai bez rokām. Izmantojiet dažāda izmēra testa klipus, lai viegli pārbaudītu IC mikroshēmas. IC testa klipi ir ideāli instrumenti vairāku IC mikroshēmas tapu zondēšanai. Tie ir ļoti piemēroti, lai atrastu vienu no daudzajiem mikroshēmu vadiem. SMD adatas var izmantot fiksētā punkta testēšanai uz virsmas montāžas dēļiem (SMD). Šāda veida testēšanai ir nepieciešams izmantot ļoti plānu un asu atsperu uzpirksteni, lai pieskarties punktiem ļoti mazās shēmas platēs, piemēram, MINI GRIP-XB/100 mini testa skavas. Mikro SMD skava ir paredzēta SMD mikroshēmas smalko soli tapas nostiprināšanai. BNC adaptera kabelis (īss vads ar maziem vadiem) atvieglo RF savienotāja uzstādīšanu no shēmas plates signāla pārbaudei...
Piektkārt, testa līnijas savienojuma savienotājs:
Saskaņā ar standartiem, drošību un faktiskajām vajadzībām testa līnijas savienotājam ir dažādas lietojumprogrammas un standarta spraudņi un kontaktligzdas. Piemēram, osciloskopam ir BNC savienotājs, multimetram ir 4 mm banānu savienotājs, spektra analizatoram ir N veida savienotājs utt. Dažādām lietojumprogrammām ir dažādi savienotāji. Lai saskaņotu viens otru, tirgū ir parādījušies dažādi adapteri (savienojumi). Adapteris), adapteri (adapteri), adapteru kabeļi, savienojošie kabeļi, atzaru kabeļi utt.
Rezumējot, šodien mēs aprakstījām piecus konkrētus kritērijus pareizai testa līniju un pogo tapu izvēlei. Saskaņā ar šiem pieciem punktiem ikvienam ir arī dziļāka izpratne par pogo tapām.
