Pogo tapas savienotāji: elastīgs risinājums elektriskajiem savienojumiem

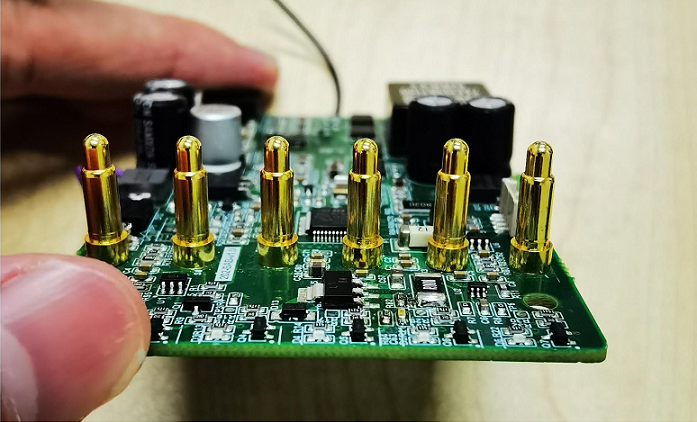

Pogo tapu savienotāji, kas pazīstami arī kā atsperes savienotāji, ir elektrisko savienotāju veids, kas izmanto atsperu tapas, lai izveidotu kontaktu un pabeigtu ķēdi. Tos parasti izmanto plaša patēriņa elektronikā un testēšanas iekārtās, kur ir nepieciešams uzticams savienojums, ko var viegli savienot un atdalīt.
Kā darbojas Pogo Pins
Pogo tapa sastāv no vadošas vārpstas ar atsperi iekšpusē. Gals ir pārklāts ar vadošu materiālu, piemēram, zeltu, virs niķeļa, lai novērstu koroziju un uzlabotu vadītspēju. Atspere nodrošina "atlēcienu", kas piešķir pogo tapām to nosaukumu, kas atvasināts no Pogo, multfilmas varoņa, kurš lec uz pogo nūjas.
Kad pogo tapa tiek nospiesta uz shēmas plates paliktņa vai tapas, atspere saspiežas, un vadošais gals saskaras. Atspere iedarbojas ar pastāvīgu spēku, lai uzturētu uzticamu savienojumu, vienlaikus pieļaujot arī zināmas mate augstuma vai plakanuma atšķirības. Kad atspere nav savienota, tā ievelkas un droši ievelk galu atpakaļ tapas korpusā.
Pogo Pins priekšrocības
Pogo tapas piedāvā vairākas priekšrocības salīdzinājumā ar citiem savienotāju veidiem:
- Zema kontaktu pretestība zelta pārklājuma un atsperu spiediena dēļ
- Nav nepieciešams manuāli savienot/nepārot savienojumus
- Izturīgs pret netīrumiem, eļļu un citiem piesārņotājiem
- Var kompensēt nelielu novirzi starp savienojošām virsmām
- Ilgs kalpošanas laiks ar minimālu nodilumu pēc atkārtotiem pārošanās cikliem
- Vienkāršs dizains bez atsevišķiem korpusiem vai bloķēšanas mehānismiem
Lietojumprogrammas
Dažas izplatītas lietojumprogrammas, kurās tiek izmantoti pogo tapu savienotāji, ir:
- Pārbaudīt armatūras, kurām nepieciešams izveidot pagaidu savienojumus ar shēmu platēm
- Programmētāji prototipu veidošanai un neliela apjoma ražošanai
- Akumulatora kontakti patērētāju ierīcēs
- Zondes, ko izmanto ķēdes pārbaudei un atkļūdošanai
- Starpsavienojumi starp PCB elektroniskajās ierīcēs, kur var būt nepieciešams nomainīt plates, lai veiktu jaunināšanu vai remontu
Pogo tapas nodrošina daudzpusīgu un uzticamu risinājumu gan pagaidu, gan daļēji pastāvīgiem elektriskiem savienojumiem dažādos lietojumos. To atsperu konstrukcija absorbē izmaiņas un iztur atkārtotus pārošanās ciklus, padarot tos labi piemērotus prototipu veidošanai, testēšanai un servisa lietojumiem.
