Pamata dizaina koncepcija,Virzuļa dizains unDarba augstums no Pogo Pin
Pogo Pin (atsperu savienotāja) dizaina pamatkoncepcija:
Elektriskie raksturlielumi aktīvi atradīs ceļu ar vismazāko pretestību strāvas vadīšanai, vislabākajā stāvoklī
Strāva tiks novadīta no adatas vārpstas uz ārējās caurules sienu un pēc tam uz PCB. Šajā laikā pretestības vērtība ir mazākā.
Pogo Pin (atsperes savienotājs) virzuļa pamata dizains:
Aizspriedumi aste
Bias Tail dizains ir visizplatītākais un lētākais ražojums ar labu līdzsvaru starp veiktspēju, cenu un izmēru. Šis dizains var garantēt stabilu apakšējo pretestību.
Priekšrocība: zema un stabila pretestība
Muguras urbis
Aizmugurējo urbi parasti izmanto vidē ar maziem savienotājiem, piemēram, bezvadu austiņām, viedtālruņiem vai mazām IoT ierīcēm. mazais izmērs var atbilst klientu elastības prasībām, jo šīs konstrukcijas atsperes garums var pārsniegt adatas caurules garumu. Dažos gadījumos, kad vieta ir ierobežota.
Konusa dizains
Šāda veida konstrukcija ir labākā izvēle savienotājam ar augstām koncentriskuma prasībām, jo atsperi vislabāk var uzstādīt tieši uz tapas ass konusveida astes tapas. tapas ass apakšā konusveida aste ir ievietota atsperes iekšpusē, lai samazinātu tapas ass vibrāciju. Priekšrocība: viegla pagriešana, mazs šķībums, zemas izmaksas.
Bumbu dizains
Bumbiņas dizains ir labākais risinājums izaicinošām vidēm, piemēram, lieljaudas mašīnām, uzlādēšanai un medicīniskiem lietojumiem, kontakts ir stabilāks, un liela strāva ir svarīga.
Priekšrocība: stabila pretestība, var iziet cauri lielai strāvai

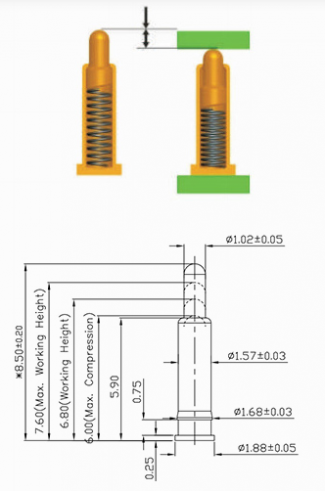

Pogo Pin (atsperu savienotāja) pamata darba augstums:
Parasti kompresijas apjoms darbības laikā ir 2/3 no kopējā gājiena, ja kompresijas apjoms ir pietiekams, pozitīvais spēks ir pārāk mazs, tāpēc pretestība nav stabila.
Pogo tapas izmantošana darba augstumā ievērojami palielinās savienotāja izturību un veiktspēju.
Akumulatora kontaktplāksne vai zelta pirksts, kas savieno pogo tapu, nedrīkst būt netīrumi, oksidēšanās utt.
Lūdzu, ierobežojiet lietošanu zīmējumā norādīto specifikāciju diapazonā.
