TWS austiņu uzlādes pogo pin

TWS uzlādes kastes metāla kontaktus angļu valodā sauc par Pogo Pin. Šajā nodaļā mēs runāsim par uzpirksteņa dizainu. Daži ražotāji to ievieto tikai uz neliela dēļa, un lielākā daļa no viņiem joprojām ir tieši uz uzpirksteni uz mātesplates. TWS austiņu uzlādes kastē mēs esam redzējuši dažādu specifikāciju uzpirksteņus, tostarp 2, 3, 5 utt. Tātad, kādi ir šie uzpirksteņi?

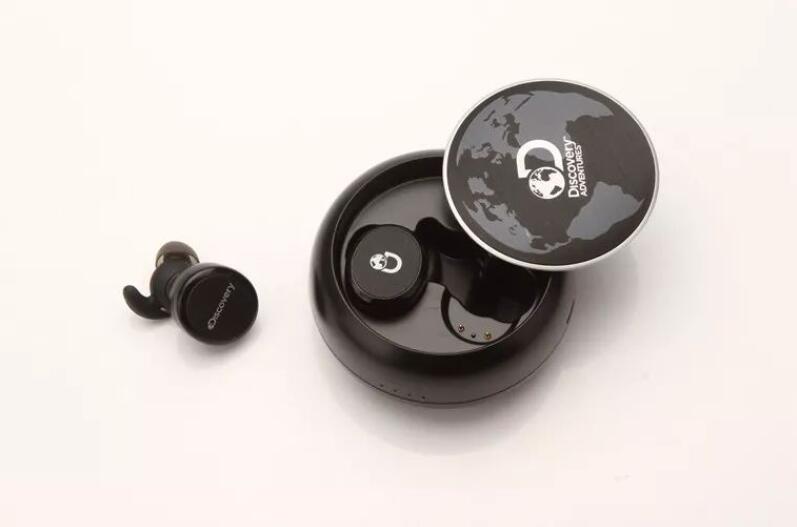

Divas uzlādes pogo tapas

Visizplatītākais tirgū, šis dizains var apmierināt TWS austiņu uzlādes stingrās vajadzības. Abi uzpirksteņi ir attiecīgi pozitīvi un negatīvi, un tos izmanto, lai pārnestu TWS uzlādes kastes akumulatora nodalījuma jaudu uz austiņu.

Arī trīs pogo tapu dizains ir biežāk sastopams. Risinājuma dizains tiek izmantots saziņai starp austiņu kasti un austiņu. Austiņas kaste zina austiņu uzlādes statusu, atbilst kodam un saprot austiņas statusu. Ražošanas līnijas testēšanai varat izmantot MicroUSB/USB-C saskarni austiņu kastē un automātisko testa aprīkojumu, lai pārbaudītu austiņu visaptverošos indikatorus.

Šajā piecu uzpirksteņu dizainā ir ņemti vērā iepriekš minētie divi mērķi, un tam ir vairāk funkciju. Šāda veida dizainu var redzēt tikai augstas klases TWS Bluetooth austiņās, kas ir salīdzinoši reti. Papildus trīs uzpirksteņu prasībām shēmas projektēšanai un ražošanas līniju testēšanai to var izmantot arī tādām funkcijām kā datu pārraide austiņu iekšējā atmiņā un austiņu aparātprogrammatūras uzlabošana.
