TWS Bluetooth austiņu antena
Lielākais iemesls, kāpēc Bluetooth austiņas ir tik populāras, ir tas, ka tās ir bezvadu un atbrīvojas no vadu austiņu kabeļu važām. Bluetooth austiņas pārraida signālus, izmantojot radioviļņus, tāpēc antenas dizains ir ļoti svarīgs. Šajā rakstā ir īsi aprakstīti izplatītākie antenu veidi, ko izmanto rokas digitālajos produktos.
1. PCB antena.
PCB antena ir antena, kas tieši sastāv no vara folijas uz PCB shēmas plates, kuras priekšrocības ir zemas izmaksas, augsta partijas stabilitāte un bez atkļūdošanas ražošanā. Trūkums ir tāds, ka tas ir piemērots tikai vienai frekvenču joslai, un, tā kā tas sastāv no PCB vara folijas, antenas pozīcija ir salīdzinoši ierobežota. Turklāt PCB antenai parasti ir nepieciešams liels augstums, un arī pašas antenas izmērs ir liels. PCB antenas plaši izmanto klēpjdatoros, TV kastēs utt. Bluetooth austiņu PCB antenas ir parādītas šajā attēlā:
2. Keramikas antena.

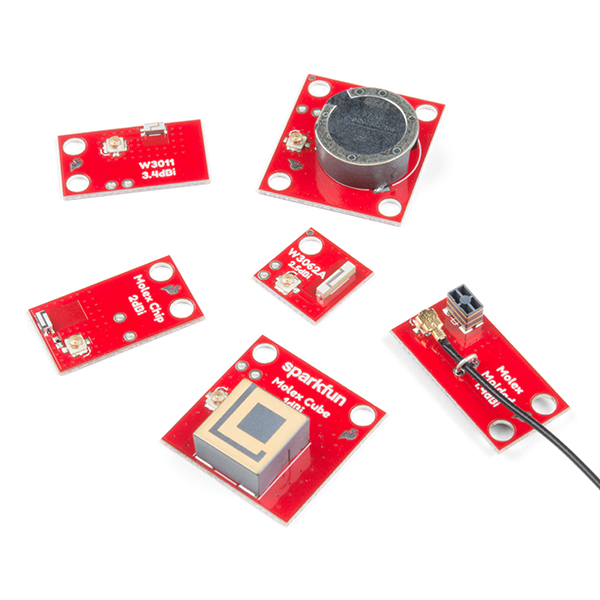

Keramikas antena ir miniatūra antena, kas piemērota Bluetooth ierīcēm. Tas aizņem nelielu vietu un tam ir laba veiktspēja. Tam ir šaurs joslas platums, un ir grūti sasniegt vairākas frekvenču joslas. Tas var efektīvi uzlabot mātesplates integrāciju un samazināt antenas ierobežojumus ID; Dizains ir jāimportē dēļa definīcijas sākumā. Keramikas antenas iedala bloku keramikas antenās un daudzslāņu keramikas antenās:
Bloka antena: viss keramikas korpuss tiek saķepināts augstā temperatūrā un pēc tam antenas metāla daļa tiek uzdrukāta uz keramikas bloka virsmas.
Daudzslāņu antena: apdedzināšanai tiek izmantota zemas temperatūras līdzdedzināšanas metode, lai teiktu, ka daudzslāņu keramika tiek sakrauta un izlīdzināta un pēc tam saķepināta augstā temperatūrā, tāpēc antenas metāla vadu var uzdrukāt uz katra keramikas dielektriskā slāņa. saskaņā ar konstrukcijas prasībām, lai tā varētu efektīvi samazināt antenas izmēru un sasniegt antenas slēpšanas mērķi.
Tā kā pašas keramikas dielektriskā konstante ir augstāka nekā PCB shēmas plates, keramikas antenas izmantošana var efektīvi samazināt antenas izmēru, vienlaikus nodrošinot antenas veiktspēju. Keramisko antenu mīnuss ir tas, ka tām ir konsistences problēmas, tās ir lielas, kā arī tās ir ierobežotas novietojot. Keramikas antenas visbiežāk izmanto IoT produktos, piemēram, GPS antenās un Bluetooth antenās.
3. LDS antena.

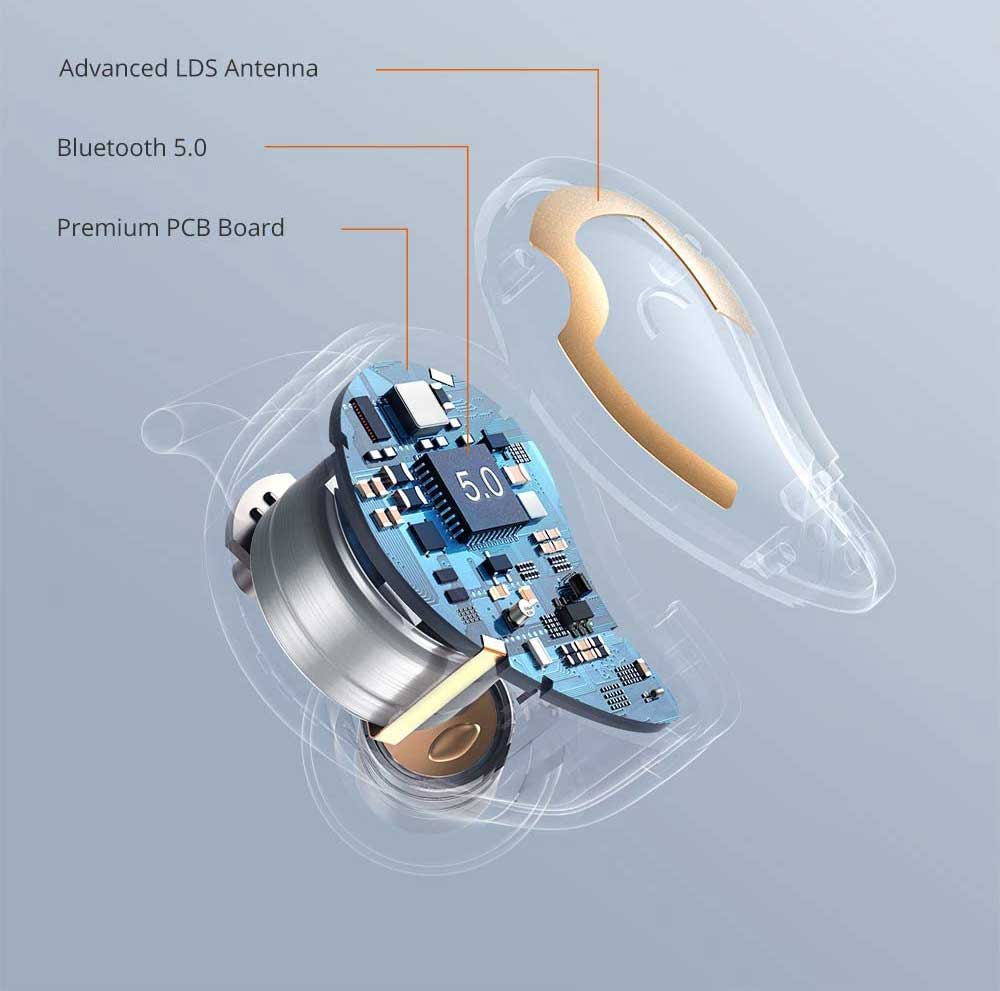

LDS antenas tehnoloģija ir lāzera tiešās strukturēšanas tehnoloģija, kas izmanto datoru, lai kontrolētu lāzera kustību atbilstoši vadošā modeļa trajektorijai, un projicē lāzeru uz formētas trīsdimensiju plastmasas ierīces. Dažu sekunžu laikā tiek aktivizēts ķēdes modelis. Tās princips ir līdzīgs PCB antenai, atšķirība ir tāda, ka LDS izmanto antenas formu, lai projicētu lāzeru uz plastmasas korpusa, un galvanizāciju, lai dažu sekunžu laikā izveidotu metāla antenu. Lielākais LDS antenas trūkums ir augstās izmaksas un sarežģītais process. Lielākā priekšrocība ir tā, ka antenu var novietot tieši korpusa aizmugurē, lai antenas atstarpes laukums būtu liels un antenas efektivitāte būtu augsta. Pašlaik to plaši izmanto augstākās klases viedtālruņos, viedajos pulksteņos/joslās un Bluetooth austiņās.
