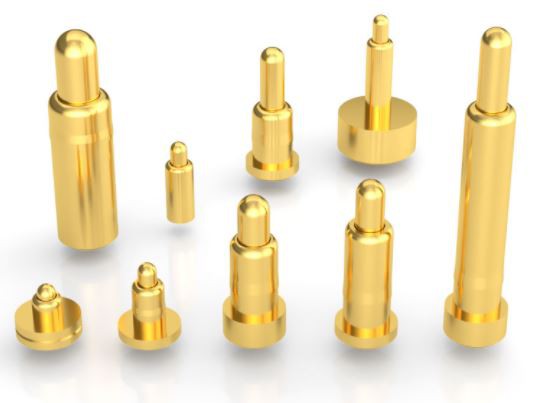

Lieliska galvanizācijas tehnoloģija Pogo Pin Pārklāts ar rodiju
Ir daudz galvanizācijas procesu un materiālu. Apzeltīšana ir mūsu visizplatītākā apstrādes tehnoloģija un materiāls, taču pallādija pārklājums, rodija pārklājums un rutēnija pārklājums ir labāks par apzeltīšanu.
Apzeltīšana Apzeltīšanai tiek izmantots īsts zelts, pat ja tas ir pārklāts tikai ar plānu kārtu, tas jau veido gandrīz 10% no visas shēmas plates izmaksām. Zelta pārklājumā kā pārklājuma slānis tiek izmantots zelts, viens ir metināšanas atvieglošanai, bet otrs ir korozijas novēršana; pat vairākus gadus lietotajām atmiņu kartēm zelta pirksti joprojām spīd.
Priekšrocības: spēcīga vadītspēja, laba oksidācijas izturība, ilgs kalpošanas laiks; blīvs pārklājums, salīdzinoši nodilumizturīgs, parasti izmanto metināšanas un aizbāžņu gadījumos. Trūkumi: augstākas izmaksas un slikta metināšanas izturība.
2. Ķīmiskais zelts/imersijas zelts Ķīmiskais niķeļa iegremdēšanas zelts (ENIG), zināms arī kā ķīmiskais niķeļa zelts, imersijas niķeļa zelts, saīsināts kā ķīmiskais zelts un imersijas zelts. Iegremdēšanas zelts ir ķīmiska metode, uz vara virsmas tiek ietīts biezs niķeļa-zelta sakausējuma slānis ar labām elektriskām īpašībām, un tas var aizsargāt PCB ilgu laiku. Niķeļa iekšējā slāņa nogulsnēšanās biezums parasti ir 120–240 μin (apmēram 3–6 μm), un ārējā zelta slāņa nogulsnēšanās biezums parasti ir 2–4 μinch (0,05–0,1 μm). Iegremdējamais zelts var ļaut PCB sasniegt labu elektrovadītspēju ilgstošas lietošanas laikā, un tam ir arī vides tolerance nekā citiem virsmas apstrādes procesiem.
Priekšrocības:
a. Ar zeltu apstrādātā PCB virsma ir ļoti plakana un ar labu līdzplanaritāti, kas ir piemērota pogas kontaktvirsmai.
b. Iegremdējamajam zeltam ir lieliska lodējamība, un zelts ātri izkusīs izkausētajā lodmetālā, veidojot metāla savienojumu. Trūkumi: process ir sarežģīts, un procesa parametri ir stingri jākontrolē, lai sasniegtu labus rezultātus. Visgrūtākais ir tas, ka ar zeltu apstrādātā PCB virsma ir viegli iegūstama melnā diska priekšrocības, kas ietekmē uzticamību.
3. Salīdzinot ar niķeli un zeltu, ENEPIG ir papildu pallādija slānis starp niķeli un zeltu. Zelta aizstāšanas reakcijā bezelektroniskais palādija slānis aizsargās niķeļa slāni un novērsīs to. Pārmērīga rezerves zelta korozija; pallādijs ir pilnībā sagatavots iegremdējamajam zeltam, vienlaikus novēršot koroziju, ko izraisa aizvietošanas reakcija. Niķeļa nogulsnēšanās biezums parasti ir 120–240 μin (apmēram 3–6 μm), pallādija biezums ir 4–20 μin (apmēram 0,1–0,5 μm); zelta nogulsnēšanās biezums parasti ir 1–4 μin (0,02–0,1 μm). Priekšrocības: Tam ir plašs pielietojumu klāsts. Tajā pašā laikā niķelis-palādijs-zelts ir samērā iegremdēts zeltā, kas var efektīvi novērst savienojuma uzticamības problēmas, ko izraisa melnā diska defekti. Trūkumi: lai gan niķeļa palādija zeltam ir daudz priekšrocību, pallādijs ir dārgs un ir ierobežots resurss. Tajā pašā laikā, tāpat kā Immersion Gold, tā procesa kontroles prasības ir stingras.
Rodija ķīmiskās īpašības ir samērā stabilas, un ir grūti reaģēt ar sulfīdu un oglekļa dioksīda gāzi gaisā. Istabas temperatūrā tas nešķīst slāpekļskābē un tās sāļos un pat nešķīst ūdenī. Tas ir stabilāks pret dažādiem spēcīgiem sārmiem, bet rodijs šķīst koncentrētā sērskābē. Rodija fizikālās īpašības ir salīdzinoši labas. Papildus labai nodilumizturībai un elektrovadītspējai tai ir izcila atstarošanas spēja, un tā atstarošanas koeficients var sasniegt 80% (sudrabs ir 100%), un tas var palikt nemainīgs ilgu laiku. Tāpēc to bieži izmanto kā pārklājumu pret sudraba krāsas maiņu. Pēc testēšanas 0,1 um rodija pārklājums var aizsargāt sudraba pārklājumu no krāsas maiņas vairākus gadus. Rodija pārklājumam ir ļoti zema saskares pretestība un augsta cietība, tāpēc to bieži izmanto kā pārklājumu kontaktpunktiem.
Rodija metināšanas veiktspēja nav īpaši laba, jo pārklājuma iekšējais spriegums ir salīdzinoši liels. Rodija pārklājuma tehnoloģiju sāka izmantot Amerikas Savienotajās Valstīs 1930. gadā, taču to galvenokārt izmantoja dekoratīvai apšuvumam. Vēlāk, strauji attīstoties elektronikas industrijai, rodija pārklājumam bija liela nozīme sudraba krāsas maiņas un elektrisko kontaktpunktu novēršanā. Pēdējos gados rodija pārklājums ir kļuvis populārāks juvelierizstrādājumu galvanizācijas nozarē. Rodija slāņa galvanizācija uz sudraba rotaslietu virsmas var novērst sudraba krāsas maiņu. Cena ir lēta, un tajā var parādīties arī platīnam līdzīga tekstūra. Tā kā rodija blīvums ir daudz mazāks nekā platīna blīvums, rodija pārklājuma izmaksas ir nedaudz zemākas nekā platīna pārklājuma izmaksas.
