PCB shēmas plates Pogo Pin

PCB shēmas plates Pogo Pin: daudzpusīgs komponents elektronikas ražošanai

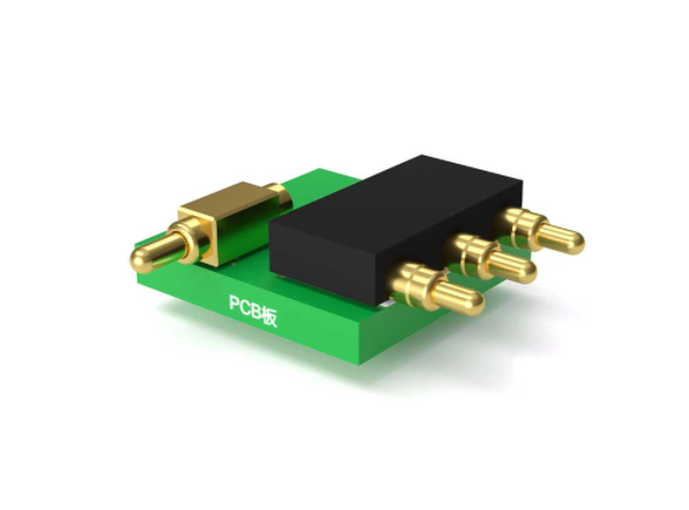

PCB shēmas plates pogo tapa, kas pazīstama arī kā atsperes testa zondes tapa vai atsperes kontakta tapa, ir mazs un daudzpusīgs elektronisks komponents, kas piedāvā uzticamus elektriskos savienojumus starp shēmas plati un savienojuma ierīci. Pogo tapas tiek plaši izmantotas elektronisko ierīču testēšanai, programmēšanai un atkļūdošanai ražošanas, montāžas un remonta procesos.

Pogo tapa sastāv no virzuļa, atsperes, cilindra un kontaktzondes. Virzulis ir kustīgā daļa, kas saspiež atsperi, kad tapa tiek nospiesta pret virsmu. Muca ir stacionāra daļa, kurā atrodas atspere un kontaktzonde, kas nodod elektrisko signālu no virzuļa uz shēmas plati.

Pogo tapas atsperes konstrukcija ļauj tai kompensēt pozicionēšanas kļūdas, virsmas nelīdzenumus un pielaides atšķirības savienojuma ierīcēs. Tapas pašattīrīšanās spēja arī palīdz uzturēt stabilu un zemas pretestības savienojumu atkārtotas ievietošanas laikā.

Pogo tapas ir dažādu formu, izmēru un materiālu, lai tās atbilstu dažādiem lietojumiem. Tās var būt izgatavotas no nerūsējošā tērauda, ​​misiņa, berilija vara vai fosforbronzas atkarībā no nepieciešamās izturības, izturības pret koroziju un elektrovadītspējas. Tiem var būt arī dažādi kontaktu uzgaļi, piemēram, plakani, skrūvējami, kronīti vai adatas formas, lai tie atbilstu pārošanās ierīces kontaktpunktiem.

Pogo tapas var izmantot dažādiem uzdevumiem elektronikas ražošanā. Piemēram, tos var izmantot funkcionālai pārbaudei, kur shēmas plate tiek pārbaudīta ar pogo tapām, lai pārbaudītu tās komponentu un signālu veiktspēju. Pogo tapas var izmantot arī programmēšanai ķēdē, kur mikrokontrolleris vai atmiņas mikroshēma tiek ieprogrammēta caur Pogo tapām, kamēr tā ir pielodēta uz shēmas plates.

Pogo tapas var izmantot arī robežu skenēšanas testēšanai, kur specializēts testa signāls tiek nosūtīts caur shēmas plates robežu skenēšanas ķēdi, izmantojot pogo tapas. Šī metode ļauj neuzbāzīgi pārbaudīt plates savienojamību un funkcionalitāti bez fiziskas piekļuves tā iekšējiem mezgliem.

Visbeidzot, PCB shēmas plates pogo tapas ir būtiska elektronikas ražošanas sastāvdaļa, nodrošinot uzticamu un daudzpusīgu risinājumu dažādiem testēšanas, programmēšanas un atkļūdošanas uzdevumiem. To atsperu dizains, pašattīrīšanās spēja un pielāgojamas funkcijas padara tos par populāru izvēli liela apjoma un augstas uzticamības lietojumprogrammām.
