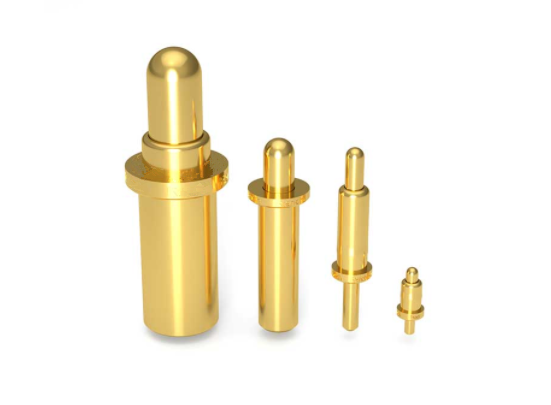

Ar atsperu iegremdētā Pogo Pin
Dual-in-line iepakojuma pogo tapas (angļu: dual in-line pack), kas pazīstams arī kā DIP pakotne vai DIP pakotne, saīsināti kā DIP vai DIL, ir integrēto shēmu iepakošanas metode. Integrētās shēmas forma ir taisnstūris. Sānos ir divas paralēlas metāla tapu rindas, ko sauc par pogo tapu galvenēm. DIP iesaiņotos komponentus var pielodēt drukātās shēmas plates pārklātajos caurumos vai ievietot DIP ligzdās.

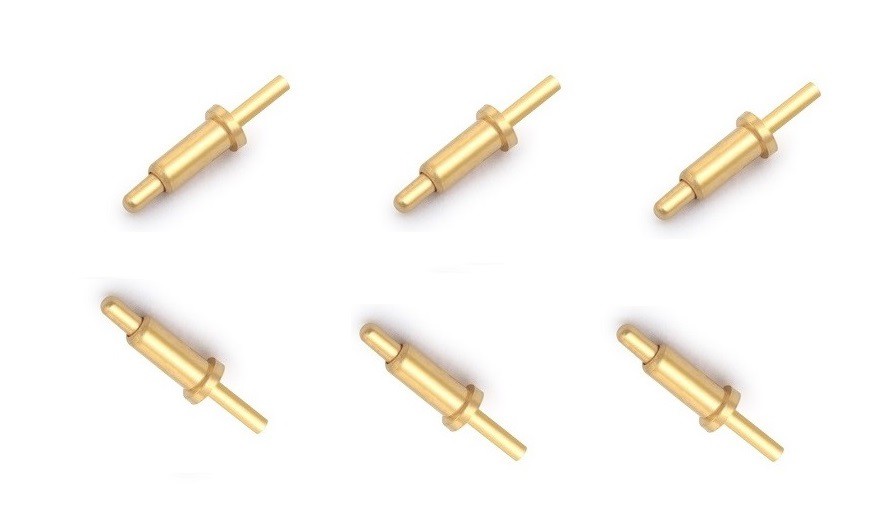

Ar atsperu iegremdētā Pogo Pin
DIP pogo pin iepakotajā CPU mikroshēmā ir divas tapu rindas, kuras jāievieto mikroshēmas ligzdā ar DIP struktūru. Protams, to var arī tieši ievietot shēmas platē ar tādu pašu lodēšanas caurumu skaitu un ģeometrisku izvietojumu lodēšanai. DIP iepakotas mikroshēmas ir jāpievieno un jāatvieno no mikroshēmas ligzdas ar īpašu piesardzību, lai izvairītos no tapu bojājumiem. DIP iepakojuma struktūras formas ir daudzslāņu keramikas DIP DIP, viena slāņa keramikas DIP DIP, svina rāmis DIP (ieskaitot stikla keramikas blīvējuma veidu, plastmasas iepakojuma struktūras veidu, keramikas zemas kušanas stikla iepakojuma veidu) Pagaidiet.

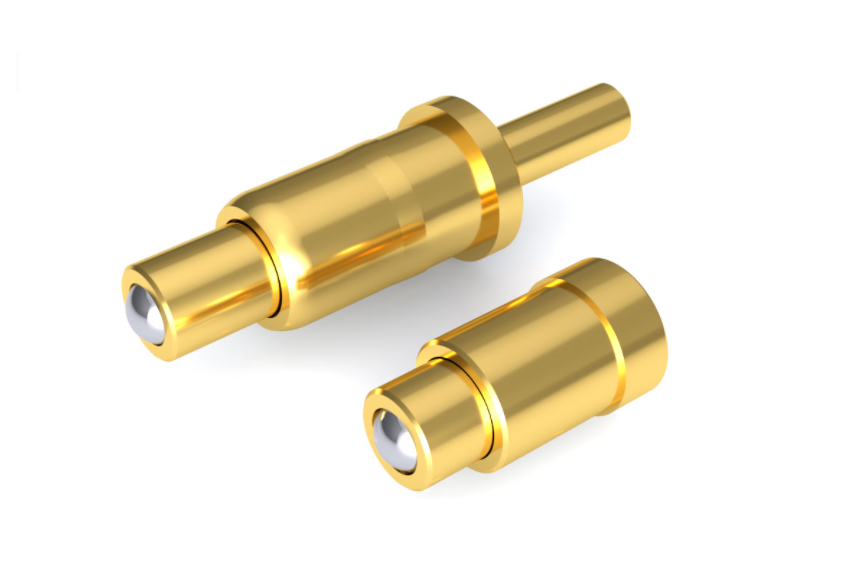

Ar atsperu iegremdētā Pogo Pin
Parasti izmantotā DIP pakotne atbilst JEDEC standartam, un solis (solis) starp abām tapām ir {{0}},1 collas (2,54 mm). Attālums starp abām tapu rindām (rindu atstatums, rindu atstatums) ir atkarīgs no tapu skaita, visizplatītākā ir 0,3 collas (7,62 mm) vai 0,6 collas (15,24 mm). ). Citi mazāk izplatīti attālumi ir 0,4 collas (1{{20}},16 mm) vai 0,9 collas (22.86mm) un daži pakotnēm ir 0,07" (1,778 mm) solis un 0,3", 0,6" vai 0,75" rindstarpas.
Bijušajā Padomju Savienībā un Austrumeiropas valstīs izmantotās DIP-pogo tapu pakotnes ir aptuveni tuvas JEDEC standartam, taču izmanto metrisko 2,5 mm soli, nevis impērijas 0,1 collu (2,54 mm).
Tapu skaits DIP paketē vienmēr ir pāra skaitlis. Izmantojot {{0}},3 collu atstarpi rindiņās, tiek savienoti 8 līdz 24 tapu skaits, un dažkārt tiek novēroti iepakojumi ar 4 vai 28 tapām. Savienojumu tapu skaits ir 24, 28, 32 vai 40, ja rinda ir atstatums ir 0,6 collas, un ir pieejamas arī paketes ar 36, 48 vai 52 kontaktiem. CPU, piemēram, Motorola 68000 un Zilog Z180, tapu skaits ir 64, kas ir maksimālais tapu skaits parasti izmantotajai DIP pakotnei.
