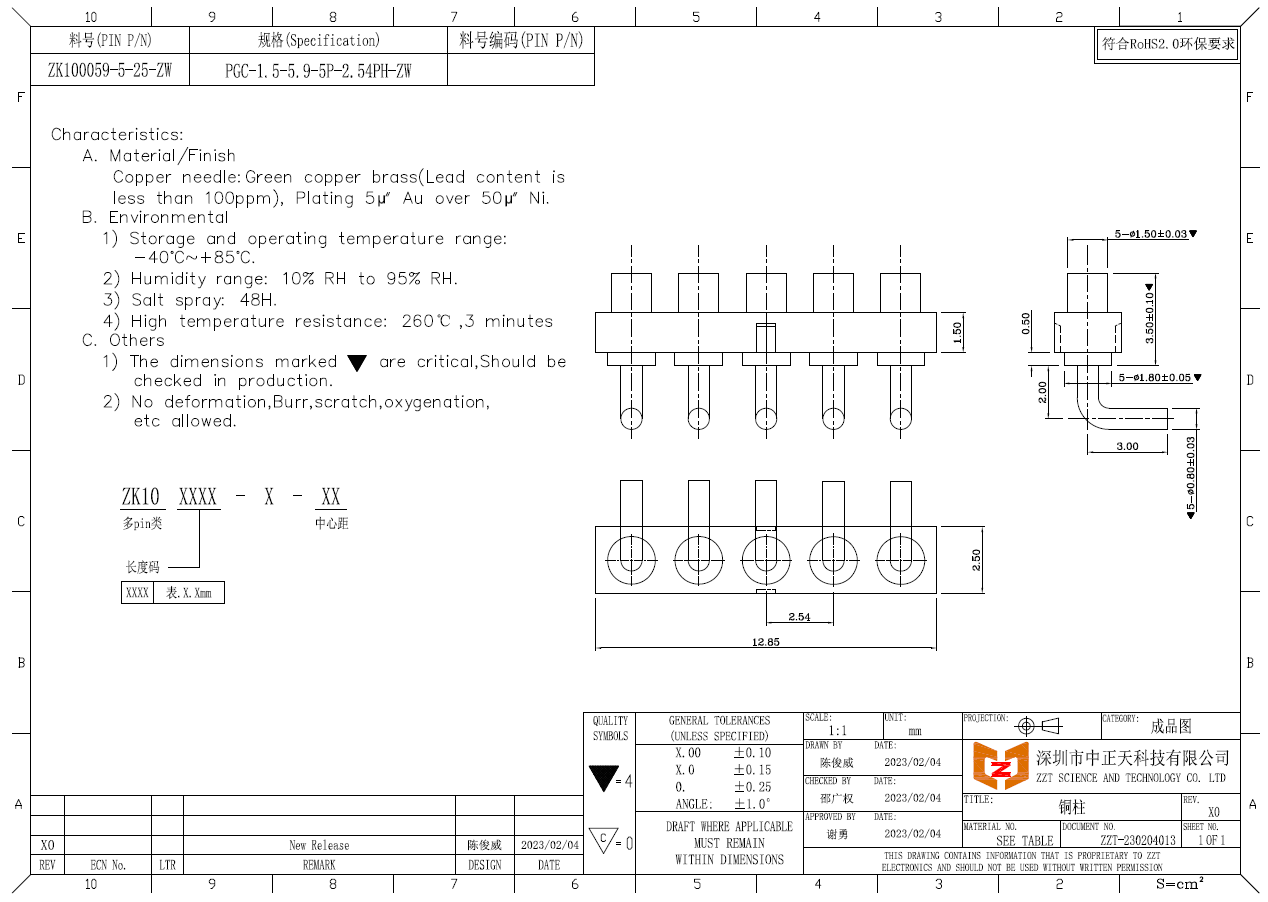

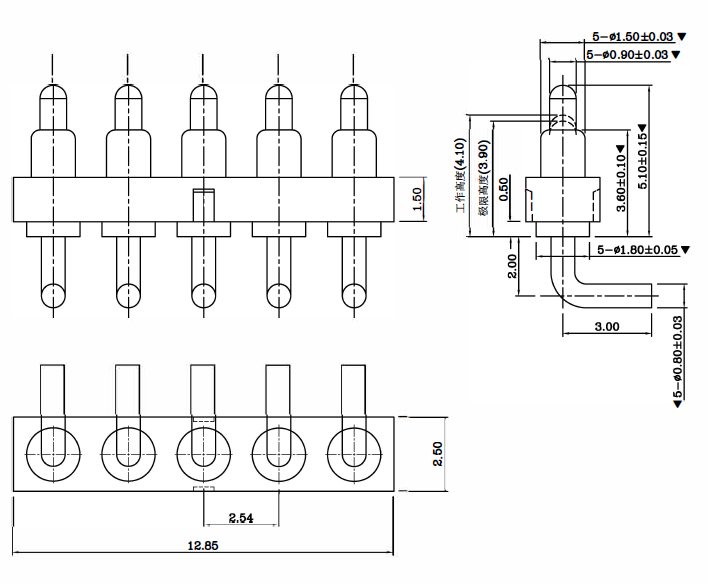

Labā eņģeļa 5PIN vīrišķā un mātītes Pogo tapas savienotājs
Atsperes uzpirkste ir atsperes tipa zonde, ko veido trīs būtiskas adatas daļas, adatas caurule un atspere pēc kniedēšanas ar precīza instrumenta palīdzību. To sauc arī par pogo tapu, pogopin atsperu elektrodu kolonnu, Spring Loaded vai pogopin. Atsperu uzpirksteņa adatas apakšdaļa parasti ir slīpa konstrukcija.
Slīpās konstrukcijas funkcija ir nodrošināt, lai pogopīns notur roku saskarē ar adatas caurules iekšējo sienu, kad tas darbojas, lai strāva galvenokārt iet caur zeltīto adatu un adatas cauruli, lai nodrošinātu stabilitāti un zemu. pogopin pretestība.
Atsperu uzpirksteņus parasti izmanto precīzos savienojumos elektroniskajos produktos, piemēram, mobilajos tālruņos, sakaros, automobiļos, medicīnā, kosmosā utt.; Tā kā atsperu uzpirkstenis ir lieliska zonde, tilpumu var padarīt ļoti mazu, tāpēc tas var samazināt savienojuma izmaksas, ja to izmanto precīzijas savienotājos. Samaziniet ierīces svaru, ietaupiet vietu un uzlabojiet produkta izskatu (piemēram, īpaši plāni mobilie tālruņi, viedie pulksteņi, elektroniskās cigaretes utt.).
Seši izplatīti pogopin stili un funkcijas:
Pogopins ar plakanu dibenu: laba stabilitāte, adatas caurules apakšdaļa ir ar plakanu dibenu, viegli lodējama ar PCB plati
Plug-in pogopin: adatas caurules galā ir pozicionēšanas tapa, un, kad tā ir pielodēta pie PCB plates, nebūs novirzes un pozicionēšanas efekts ir labs;
Liekšana pogopin: aste ir saliekta, nodrošinot dizaineriem plašākas izvēles iespējas telpas izmantošanā;
Divvirzienu pogopins: divvirzienu un dubultās darbības dizains ļauj inženieriem nodrošināt lielāku telpas elastību, veidojot plati divvirzienu savienojumā.
Lodēšanas stieples pogopins: piemērots Kabeļa galam, viegli lodējams ar stiepli
Vītņots pogopin: produkti ar īpašām specifikācijām var apmierināt dažādas klientu vajadzības.
