Pārplūdes lodēšana un viļņu lodēšana Pogo Pin projektā
Kopumā Pogo Pin savienotāji izmanto divas lodēšanas metodes: pārplūdes lodēšanu un viļņu lodēšanu.
Pārplūdes lodēšana attiecas uz lodēšanas pastas suku uz PCB plātnes spilventiņu (kontaktu spilventiņu) virsmas. Pēc viena vai vairāku elektronisko komponentu pievienošanas lodēšana tiek veikta, sildot vairāku temperatūru pārplūdes krāsnī, lai panāktu pastāvīgu sacietēšanas līmēšanu.
Mūsdienu digitālie elektroniskie produkti attīstās īpaši mazu, īpaši smalku un īpaši plānu virzienā. Iekšējās struktūras dizaina telpa kļūst arvien kompaktāka, PCB plātņu dizaina izkārtojums kļūst arvien kompaktāks, termināļa produkti tiek atjaunināti ātrāk un ātrāk, un pārdošanas apjoms pieaug. Tas kļūst arvien augstāks un augstāks, un viļņu lodēšana un roku lodēšana nav spējusi apmierināt tā attīstību. Tikai izmantojot pārplūdes lodēšanas tehnoloģiju, var veikt augstas precizitātes, augstas efektivitātes un augstas kvalitātes SMT plāksteru ražošanu. Pogo Pin savienotāji tiek plaši izmantoti plaša patēriņa elektroniskajos mobilajos termināļos un rūpnieciskajos elektroniskajos izstrādājumos, pateicoties to mazajam izmēram, lielajam kalpošanas laikam, lielajai strāvai, skaistajam izskatam un ērtajam konstrukcijas dizaina dizaina dizainam dizaina inženieriem.
Pogo Pin savienotāji ir pieejami divos veidos:

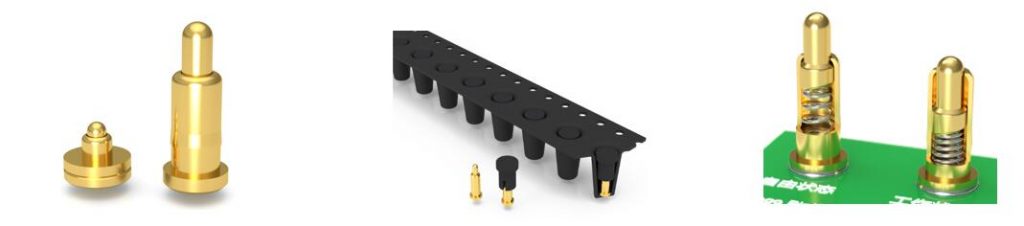

Pirmais ir plakanā dibena plākstera tips, kas ir uzstādīts uz PCB spilventiņa virsmas. Mēs to saucam par SMT virsmas stiprinājuma tehnoloģiju, kā parādīts zemāk:

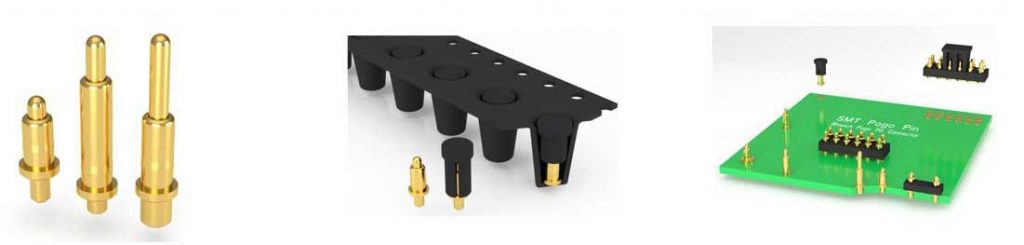

Otrais ir tapa ar astes tapu, kas ievietota PCB plātnes caurumu plākstera metināšanā, mēs to saucam par spraudņa SMT plākstera metināšanu, kas ir arī pārplūdes lodēšanas veids. Šīs metodes izmantošanas mērķis ir uzlabot sastāvdaļu satveršanas spēku. Tas ir ciešāk saistīts ar PCB plāksni. Kā parādīts zemāk:
2. Viļņu lodēšana

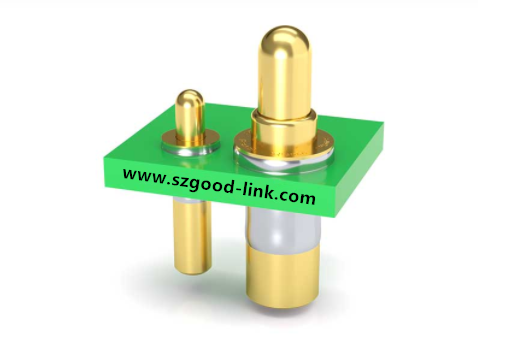

Viļņu lodēšana ir process, kurā tiek lodēti komponenti ar izkausētu lodēšanu, kas veido lodēšanas viļņu virsotnes. Šī lodēšanas metode prasa vispirms ievietot sastāvdaļu tapas PCB caurumos. Viļņu lodēšana ir piemērota lieljaudas spraudņa tapas elektroniskajiem komponentiem, bet ne pašsvara elektroniskajiem komponentiem. Ļoti viegla un bezspiesta SMD elektronisko komponentu lodēšana.
