Pogo tapas TWS uzlādes risinājumiem
Salīdzinot ar parastajām vadu austiņām, Bluetooth austiņas ir ērtāk lietojamas. Ar nepārtrauktu tehnoloģiju atjaunināšanu Bluetooth austiņu skaņas kvalitāte kļūst arvien tuvāka vadu austiņām; kopš Apple iPhone 7 3,5 mm austiņu ligzda ir atcelta, kas ir vēl svarīgāk. Bluetooth austiņu izstrāde.

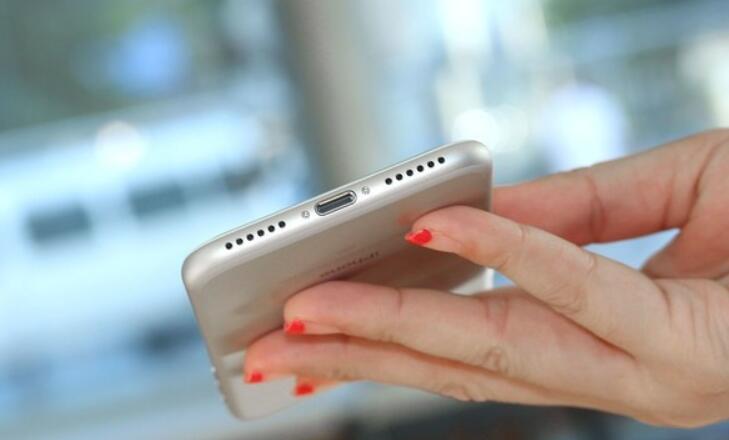

iPhone bez 3,5 mm tradicionālās austiņu ligzdas
Acīmredzamākā atšķirība starp Bluetooth austiņām un tradicionālajām vadu austiņām ir tāda, ka nav gara austiņu kabeļa, un audio signāli tiek uztverti, izmantojot Bluetooth, tāpēc Bluetooth austiņām ir neatkarīgas shēmas un barošanas avoti, un tās var uzlādēt ikdienas lietošanai kā mobilo tālruni; šodien mēs vēlamies Šajā rakstā ir aprakstīti pogo tapu veidi, kas tiek izmantoti TWS (True Wireless Stereo) Bluetooth austiņu uzlādes nodalījumā.

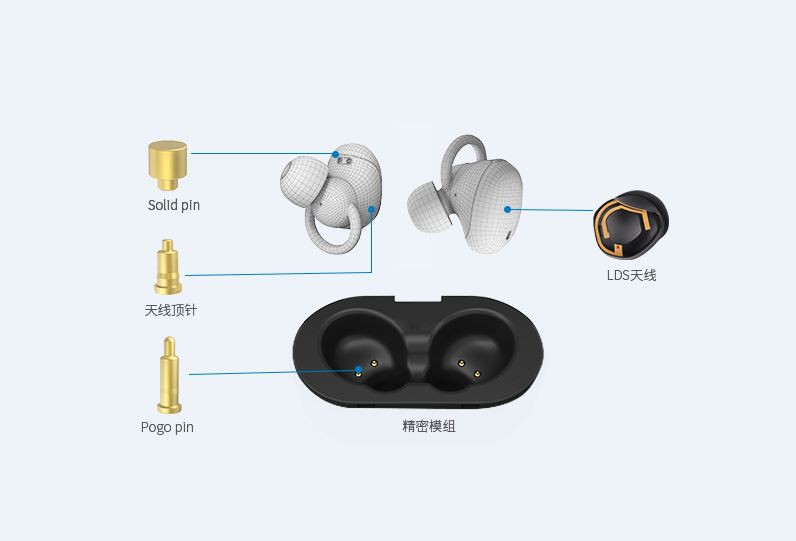

TWS austiņu uzlādes kastē mēs esam redzējuši dažādas pogo tapu (pogo tapu savienotāju) specifikācijas, tostarp 2Pin, 3Pin, 5Pin utt. Pogo tapas tiek izmantotas regulāri, un viss ir sadalīts 2Pin pogo tapās un 3Pin pogo. tapas. un citas piespraudes. Tātad, kādi ir tik daudzu pogo tapu lietojumi?

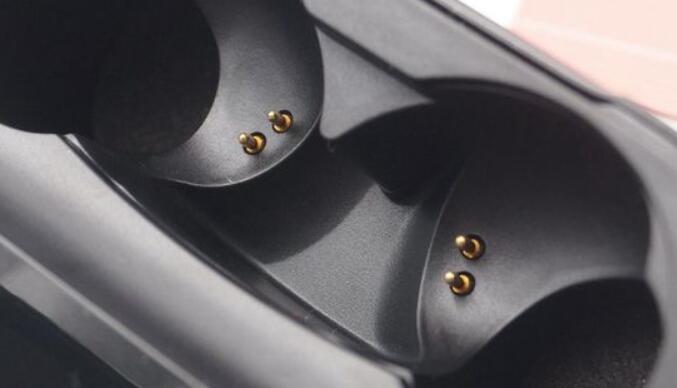

1. 2 Pin pogo pin risinājumi:
2Pin pogo tapas dizains ir visizplatītākais tirgū, un šis dizains var atbilst TWS austiņu uzlādes stingrajām vajadzībām. Abas tapas ir attiecīgi pozitīvas un negatīvas, un tās izmanto, lai pārsūtītu TWS uzlādes kastes akumulatora nodalījuma jaudu uz austiņām. Tādā veidā, ja TWS tiek izmantots kā Bluetooth austiņas zvaniem, vienas austiņas darbojas, bet otras austiņas var ievietot uzlādes nodalījumā, lai papildinātu jaudu; šāds lietošanas cikls var apmierināt vajadzības pēc īpaši ilga akumulatora darbības laika.
Iepriekš 2Pin pogo tapas nevarēja ņemt vērā saziņu, barojot ar enerģiju. Tāpēc, lai pievienotu personalizētas funkcijas, TWS austiņu rūpnīca izmēģināja 3Pin pogo tapas, 5Pin pogo tapas un citas dizaina shēmas, kas arī radīja lielāku produktu apjomu un montāžas grūtības. Tas ir sarežģīti un rada izmaksu pieaugumu.
2. 3Pin pogo pin risinājums
3Pin atsperu uzpirksteņa dizains papildus 5V uzlādei un zemēšanai pievieno austiņu akumulatora spriegumam paredzētu tapu, ko izmanto, lai izmērītu austiņu reālo jaudu.

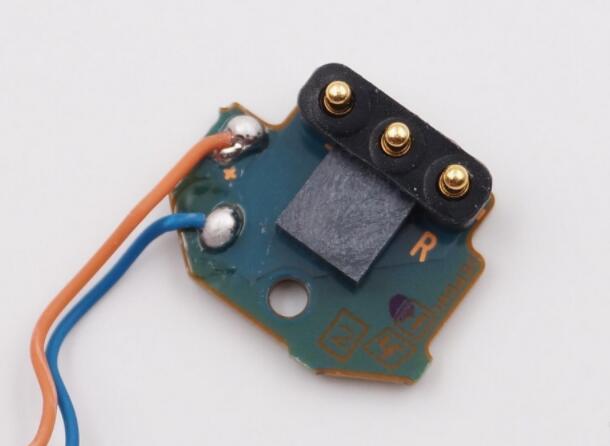

3Pin uzlādes tapa 3Pin uzlādes tapa

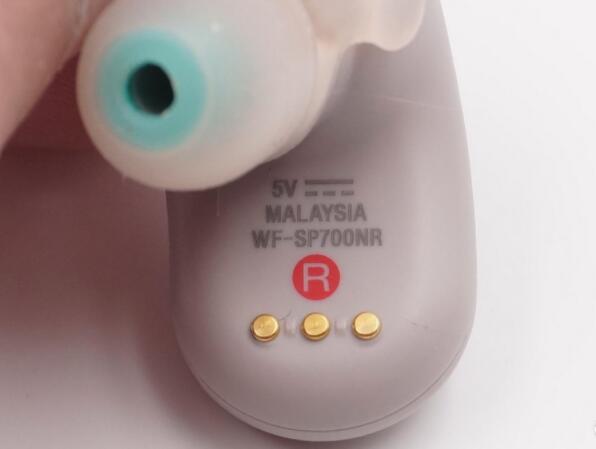

TWS Bluetooth austiņas ar 3Pin uzlādes tapu TWS Bluetooth austiņas ar 3Pin uzlādes tapu

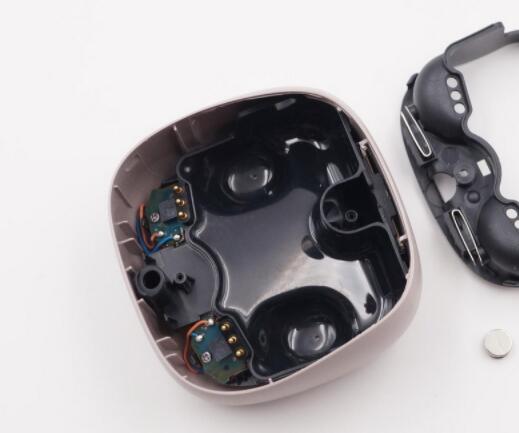

3 kontaktu uzlādes tapa Bluetooth austiņu uzlādes maciņam 3 kontaktu uzlādes tapa Bluetooth austiņu uzlādes maciņam
3. 5Pin pogo pin risinājums
5Pin atsperu uzpirksteņa dizains ņem vērā divus iepriekš minētos mērķus, un tam ir vairāk funkciju.
Šāda veida dizainu var redzēt tikai augstākās klases TWS Bluetooth austiņās, kas ir salīdzinoši reti. To var izmantot datu pārraidei austiņu iekšējā atmiņā, austiņu programmaparatūras jaunināšanai, protokola datu pārraidei un citām funkcijām.
