Pamata ievads par POGO PIN

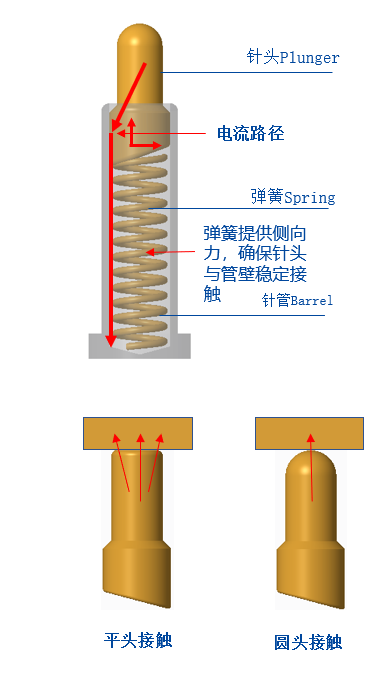

Kāpēc POGO PIN ir noslīpēta struktūra: Pogo tapas virzuļa apakšdaļai parasti ir slīpa struktūra. Slīpās konstrukcijas funkcija ir nodrošināt, lai Pogo Pin adata (virzulis) saskarē ar adatas (caurules) iekšējo sienu, kad tā darbojas, lai strāva galvenokārt izietu cauri. Apzeltīta adata (virzulis) un adata (caurule), lai nodrošinātu Pogo Pin stabilitāti un zemo pretestību.
Kāpēc POGO PIN izmanto apaļas galvas struktūru? Tā kā Pogo Pin parasti ir salīdzinoši mazs, vajadzīgā elastība nav tik spēcīga. Ja to izmanto jaudas bankā vai apgaismojumā, elastība ir četri līdz piecsimt grami vai pat viens vai divi kilogrami. Protams, labāk ir padarīt to plakanu. , Plakanās galvas kontakta laukums ir ievērojams, un tās spēks ir pietiekams, lai salauztu saskares virsmas oksīda slāni un panāktu pilnīgu kontaktu. Lielākā daļa apaļo galviņu tiek izmantotas TWS Bluetooth austiņās un viedajos rokassprādzes pulksteņos. Maksimālais elastīgais spēks nepārsniedz 150 gramus (lādēšanas kārbas uzpirksteņa elastības spēks ir starp 20-35gf), un saskare starp virsmu un virsmu tiks izkliedēta, un vara kolonna pie austiņām beigas nesalauzīs. Oksīda slānis ir nepietiekams, kā rezultātā ir slikts kontakts un slikts kontakts. Šajā laikā, ja tiek izmantota apaļa galvas struktūra, lai izveidotu kontaktu starp virsmu, elastīgais spēks sakrājas vienā punktā, un kontakts, protams, būs daudz pietiekams.
Veiktspējas parametrs/veiktspējas parametrs
galvenie veiktspējas parametri
A. Darba spriegums: mazāks par 12 voltiem līdzstrāvas
B. Nominālā strāva: 1.0 Amperes/Pin
C. Darba temperatūra: -40 grādi līdz 85 grādiem .
D. Uzglabāšanas temperatūra: 25 grādi plus / -3 grādi .
E. Darba vides mitrums: 10% RH līdz 90% RH
F. Izturība (dzīves ilgums): 10,000 cikli.
G. Kontakta pretestība: 200 mOhm Maks. @darba insults
(Darba gājiena laikā: 200 mOhm/maks.)

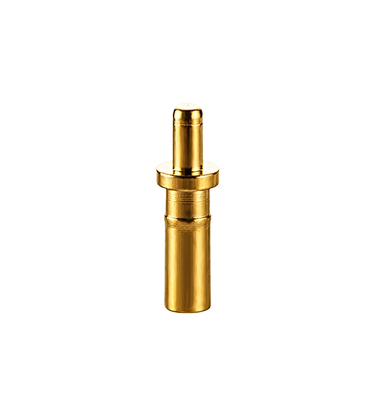

Pogo Pin Ražošanas process
Pogo pin Montāžas metode/produkta montāžas metode
Tapa (virzulis): apzeltīta misiņa (C36{{10}}4), galvanizācijas slāņa biezums atšķiras atkarībā no dažādiem pielietojumiem. Parasti niķelēts 1,25–2,5 um (pārveidots uz 50–100 µ”) un pēc tam apzeltīts 0,075–0,75 um (pārveidots par 3–30 µ”) vai salikts pārklājuma process.
Adatas caurule (stobra): apzeltīta misiņa (C36{{10}}4), galvaniskā pārklājuma slāņa biezums dažādos gadījumos atšķiras. Parasti niķelēts 1,25–2,5 um (pārrēķināts uz 50–100 µ”) un pēc tam apzeltīts 0,075–0,75 um (pārveidots par 3–30 µ”) vai kompozītmateriālu pārklājuma process.
Atspere: SUS 304 vai SWP (klavieru vads)
Korpuss: PA46, PA9T, no kuriem PA4T un LCP var izmantot kā halogēnu nesaturošu materiālu
Vāks (CAP): PA46, PA9T, no kuriem PA4T un LCP var izgatavot no materiāliem, kas nesatur halogēnus

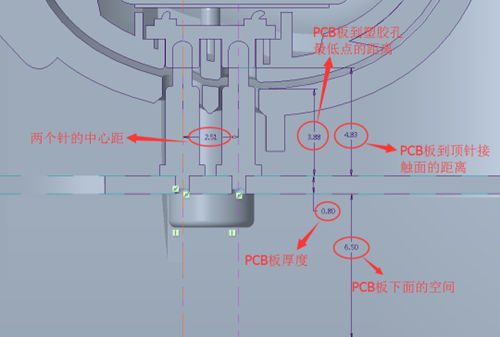

Kādi parametri ir jāapstiprina, izmantojot Pogo tapu priekšgala dizainā?
① Apstipriniet attālumu no PCB plates līdz vara kolonnas kontaktvirsmai austiņu galā (tas ir, POGO PIN darba augstumu).
② Apstipriniet attālumu no PCB plates līdz lādēšanas kastes plastmasas virsmai (tas ir, maksimālais POGO PIN adatas augstums, adata nedrīkst pārsniegt šo augstumu).
③ Apstipriniet attālumu starp PIN adatas centru un apļa centru
(Vēlāk uzlīmējot, apstipriniet cepures izmēru, lai novērstu traucējumus SMT lāpīšanas laikā).
④ Apstipriniet PCB plates izmēru un vietu zem tāfeles
(Optimizēts un uzlabots POGO PIN).
PS: PCB plātnes diametram ir ieteicams būt 1,6 mm, un uzpirksteni ieteicams izveidot par cauruļu plāksnes struktūru, lai efekts būtu labāks un tam būtu šādas priekšrocības: ① Plāksteris ir stingrāks; ② Adatas caurules vieta ir palielināta, adata ir vairāk nospiesta, un kontakts ir vairāk pietiekams.
Kāpēc adatas apakšdaļai jābūt slīpai: ja tā ir plakana, strāvu vadīs atspere, kurai ir augstas prasības atsperei, un atspere ir tik plāna, ka to var viegli izdegt.
