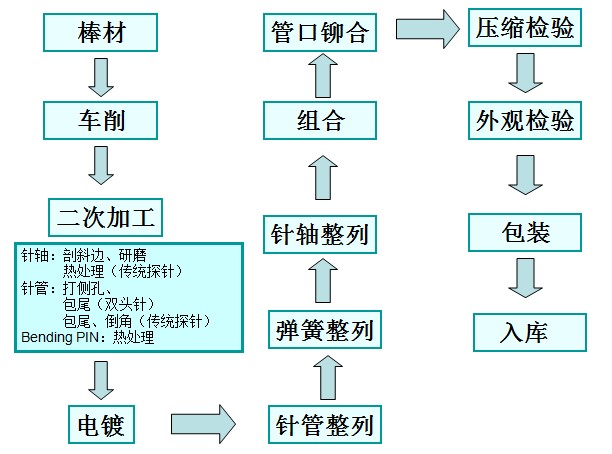

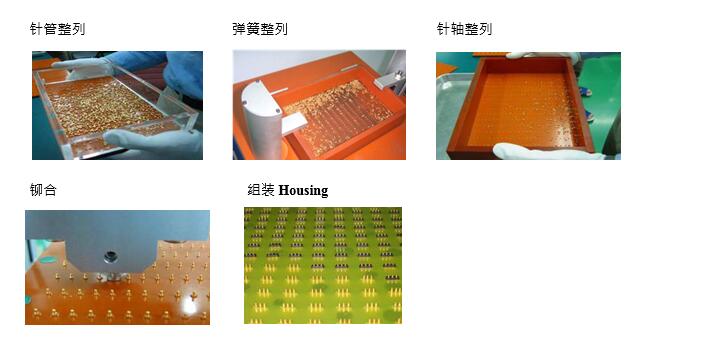

Pogo Pin savienotāja ražošanas process
Adatas vārpstas/caurules materiāls:
Savienotāja galvenā funkcija ir tāda, ka signāla vadīšanas un pieslēgšanas un atvienošanas reižu skaits ir liels, tāpēc ir nepieciešama arī materiāla vadītspēja un elastība (ražošanas stiprums).
1-1: Misiņš (BRASS): vara-cinka sakausējums, tā vadītspēja ir laba, vadītspēja ir aptuveni 26 procenti ~ 29 procenti (IACS), pēc vara proporcijas var iedalīt C2680 (JIS) un C3604 , C3601 (nepieciešama termiskā apstrāde)
1-2: fosforbronza (PHOSPHOR BRONZE): vara-alvas sakausējums, tā vadītspēja ir sliktāka nekā misiņam, vadītspēja ir aptuveni 13 procenti. Bet tā elastība un elastība ir laba
Tas ir piemērots caurulēm ar vilkšanas procesu, un tā klasifikāciju var iedalīt C5440, C5191 un C5210 atbilstoši alvas saturam. Jo lielāks alvas saturs, jo sliktāka vadītspēja un labāka elastība.
1-3: termiski apstrādāti vara sakausējumi: piemēram, berilija vara (BERYLLIUM ALLOY) ir laba elektrovadītspēja un elastība, taču tā cena ir augsta.
Mājoklim un vāciņam izmantotie materiāli:

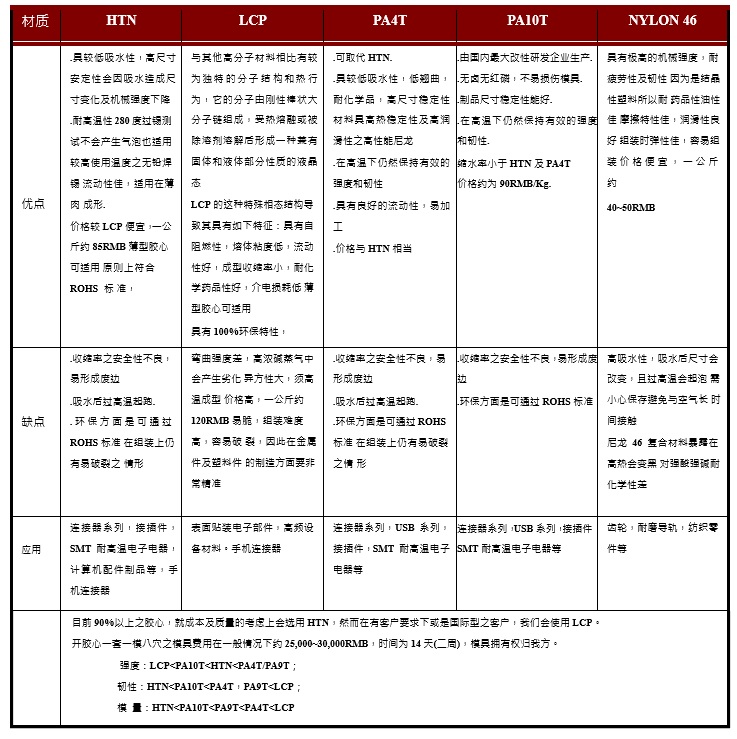

Nodrošiniet savienotāja galveno struktūru un izolāciju un ievietojiet tajā Pogo PIN. Izmantotie materiāli: savienotāju izmērs, forma un lietojums ir ļoti atšķirīgs, tāpēc arī izmantotā inženierplastika ir dažāda. Izstrādājot savienotājus, temperatūras izturība, plūstamība, mehāniskā izturība, elektriskā veiktspēja, vides aizsardzības prasības un izmaksas ir jāņem vērā kā faktori, lai izvēlētos piemērotu inženierplastmasu. Parasti izmantotās inženiertehniskās plastmasas ir LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC utt.
Tā kā LCP pašam ir liesmas slāpēšanas īpašības, tas var sasniegt UL94 V-0 līmeni, nepievienojot liesmu slāpētājus, tāpēc LCP var ātri izpildīt RoHS un bezhalogēnu prasības. HTN, PA4T un PA9T ir neilona materiāli, un, lai sasniegtu UL94 V klasi 0, ir jāpievieno liesmas slāpētāji. HTN, PA4T un PA10T ražotāji paziņo, ka attiecīgo kategoriju materiālos tiek izmantoti halogēnus nesaturoši materiāli. liesmas slāpētāji.
