Pogo tapu savienotāja gala konstrukcijas prasības
Pogo Pin savienotājs galvenokārt sastāv no 6 daļām, proti, adatas vārpstas, atsperes, keramikas lodītes, adatas caurules, plastmasas, vāciņa (pamata klienta uzstādīšanas prasības var aprīkot ar plastmasas vāciņu, lai aizsargātu adatas vārpstu). Ļaujiet' apskatīt formas prasības pogo tapas savienotāja kontaktligzdai.
1. Projektēšanas prasības kontakta beigām:

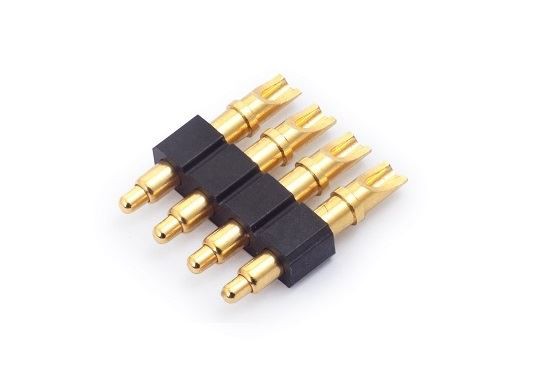

ir nestandarta kontakta veids, kas izstrādāts atbilstoši visas iekārtas kabeļa prasībām, vispirms apstipriniet spraudņa gala izmēru, produkta uzstādīšanas formu, izskata režīmu un kabeļa specifikāciju. Ja kabeli nevar noteikt, princips, kas jāievēro, ir izveidot vadu caurumu atbilstoši kontakta daļas numuram. Elektroinstalācijas caurums var atbilst lielu stiepļu gabarīta vadu prasībām. Stieples serdes stieples diametra attiecība pret metināšanas kausa iekšējo diametru parasti ir 0,5–0,7; Savienojot vadu, projektēšanas princips ir tāds, ka kabeļa serdes diametrs un kontakta savienojuma caurums ir atbilstošs, un stieples serdes diametra attiecība pret metināšanas cauruma iekšējo diametru parasti ir 0,6-0,8.
2. Prasības kontakta beigu veidlapai:
Pogo tapas savienotājā kontakts ir svarīga savienotāja daļa, kas galvenokārt nodrošina signāla pārraidi. Savienotāja konstrukcijā kontakts sastāv no savienojuma gala un astes gala. Savienojuma gals parasti sastāv no elastīgām daļām un stingrām daļām, lai nodrošinātu kontakta uzticamību starp savienotāja spraudni un kontaktligzdu; kontakta gala gals ir realizēt kabeļa savienojumu starp aprīkojumu, starpsavienojumu starp iespiedplatēm vai kabeli un Savstarpējo savienojumu starp dēļiem izmanto kabeļa savienošanai. Savienotāja spaiļu galam ir metināšanas stieples tips, presēšanas stieples veids un izolācijas caurduršanas veids (IDC, bezlodēšanas tinuma tips, ko izmanto iespiedplatēm, kontaktiem. Gala formas ietver taisnu metināšanu, lieces metināšanu, virsmas montāžu un metināšanu). bezmaksas iespiešanas veids.
