Kā uzstādīt pogo tapas?
POGO PIN savienotāju patoloģiskas apzeltīšanas problēmas analīze
POGO PIN savienotāja pogo tapu tapas parasti ir izgatavotas no misiņa, kas ir ļoti aktīvs metāls. Saskaroties ar gaisu, tas reaģē ar skābekli gaisā un virsma oksidējas.
Tāpēc POGO PIN pogo tapām jābūt pārklātām ar virsmu, biežāk apzeltītām, niķelētām, cinkotām, sudrabotām utt. Šodien mēs apspriedīsim dažas no problēmām, ar kurām POGO PIN pogo tapas saskarsies apzeltīšanas procesā.
Apzeltīšanas procesam ir svarīga loma POGOPIN pogo tapu pārklājumā. Pašlaik apzeltīšana joprojām tiek veikta daudzu pinhole komponentu caurumos ar mucas pārklājumu un vibrācijas pārklājumu, izņemot dažus materiālus pogo tapas, kas ir selektīvi pārklātas ar zeltu. . Pēdējos gados savienotāja izmērs ir kļuvis arvien miniaturizētāks, un zelta pārklājuma kvalitāte pinhole daļas caurumā ir kļuvusi izteiktāka. Arī zelta slāņa lietotāju kvalitātes prasības kļūst arvien augstākas, un dažiem lietotājiem ir arī augstāka un augstāka zelta slāņa izskata kvalitāte. Pat ļoti kritiskā līmenī šīs kopīgās kvalitātes problēmas vienmēr var uzlabot savienotāja apzeltīšanas kvalitāti, lai nodrošinātu savienotāja apzeltīšanas kvalitāti. Šo kvalitātes problēmu iemesli tiek apspriesti pa vienam.
1. Pogo tapas apzeltītā slāņa krāsa ir nenormāla. Atsperes tapas apzeltītā slāņa krāsa neatbilst parastā zelta slāņa krāsai, vai arī viena un tā paša palīgprodukta dažādu daļu zelta slānim ir atšķirīga krāsa. Šī ir viena no visbiežāk sastopamajām problēmām ar galvanizāciju.
2. Piemaisījumu ietekme uz pogo tapas apzeltītās izejvielās
Ja apšuvuma šķīdumā ievadītie piemaisījumi pārsniedz zelta pārklājuma šķīduma pielaidi, zelta slāņa krāsa un spilgtums tiks ātri ietekmēts. Ja to ietekmē organiskie piemaisījumi, zelta slānis parādīsies blāvi. Filma ir ļoti tumša, un matu stāvoklis nav fiksēts. Ja metāla piemaisījumi traucē, efektīvais strāvas blīvuma diapazons tiks sašaurināts. Halla kameras tests rāda, ka testam izmantojamā attiecīgās detaļas gabala strāvas blīvums nav spožs zemajā galā vai platē augstākajā galā un nav uzsēts zemajā galā. Atspoguļojot, ka galvanizācija ir sarkana vai pat melna, krāsu maiņa caurumā ir acīmredzamāka.
3. Pogo tapas apzeltītās strāvas blīvums ir pārāk augsts.
Tā kā pārklātās daļas kopējais laukums ir nepareizi aprēķināts, vērtība ir lielāka par faktisko virsmas laukumu, tāpēc apzeltīšanas strāvas daudzums ir pārāk liels, vai, ja tiek izmantots apzeltīšanas segums, apzeltīšanas amplitūda ir pārāk maza, lai kristalizētu visu vai daļu no apzeltīšanas rievā, un vizuāli Skatieties zeltu. Šis slānis ir sarkans.
Pogo tapas uzstādīšanas metode ir:

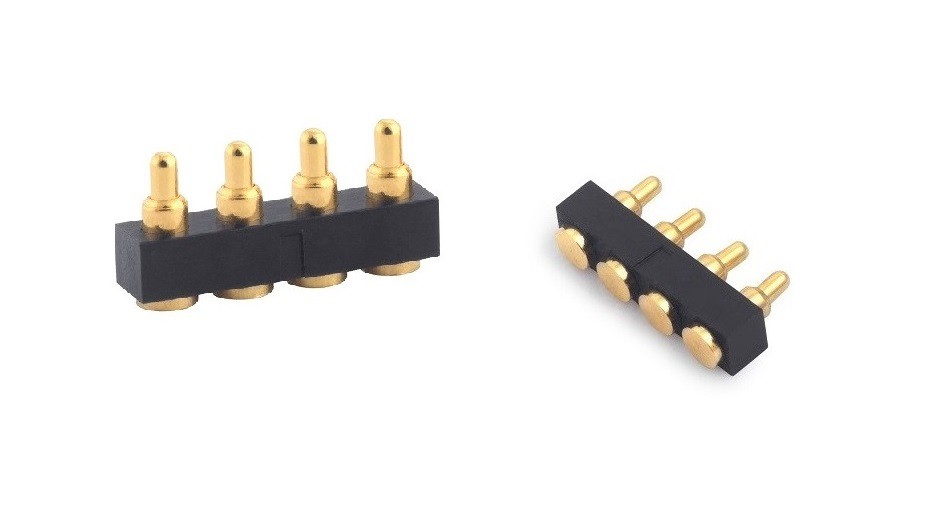

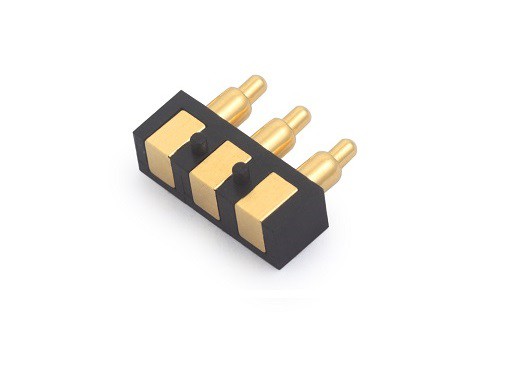

1. Virsmas stiprinājums
Pogo tapa parasti tiek uzstādīta stabili, un adatas caurules apakšdaļa ir plakana apakšējā konstrukcija, tāpēc mēs varam izmantot vertikālu vai horizontālu iepakojumu, kas atvieglo lodēšanu ar PCB. Arī dažām adatām galā ir atrašanās vietas tapas, tāpēc nav nobīdes, un tas darbosies labāk.

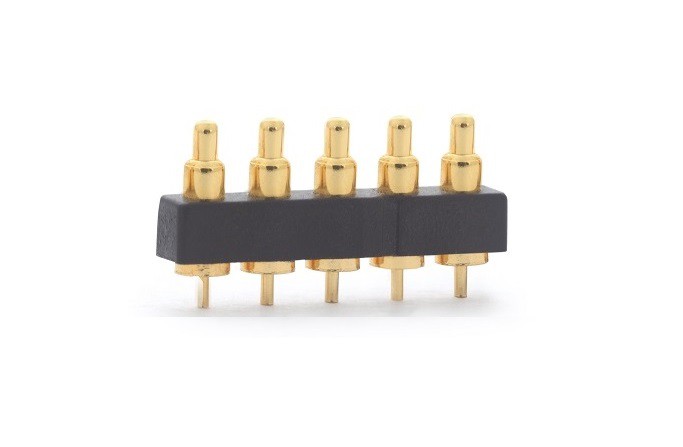

2. Taisnas lodēšanas astes uzstādīšanas metode
Parasts spraudņa komplekts ērtai lodēšanai. Turklāt mēs bieži izmantojam astes gala spraudņu paketes, kas arī dod pogo tapu ražotājiem vairāk iespēju telpas izmantošanas ziņā.
3. Peldoša uzstādīšana
Galvenokārt pieņem divvirzienu dubultās darbības dizainu, kas ir vairāk piemērots savienošanai bez metināšanas spiediena, ļaujot inženieriem iegūt lielāku vietas elastību, veidojot divvirzienu savienojumus no kuģa uz bortu.
POGO PIN pogo tapām ir daudz citu uzstādīšanas metožu. Mums ir arī jāizvēlas atbilstoši mūsu faktiskajai situācijai.
