Augstas strāvas uzlādes savienotāja kabelis 15 A-30A
Strukturālās tehniskās prasības:
1. Savienotājos ietilpst vīrišķās, sievišķās un vīrišķās ligzdas. Savienotāja tips ir 2P, un atskaites tapu atstatums ir 4,2 mm;

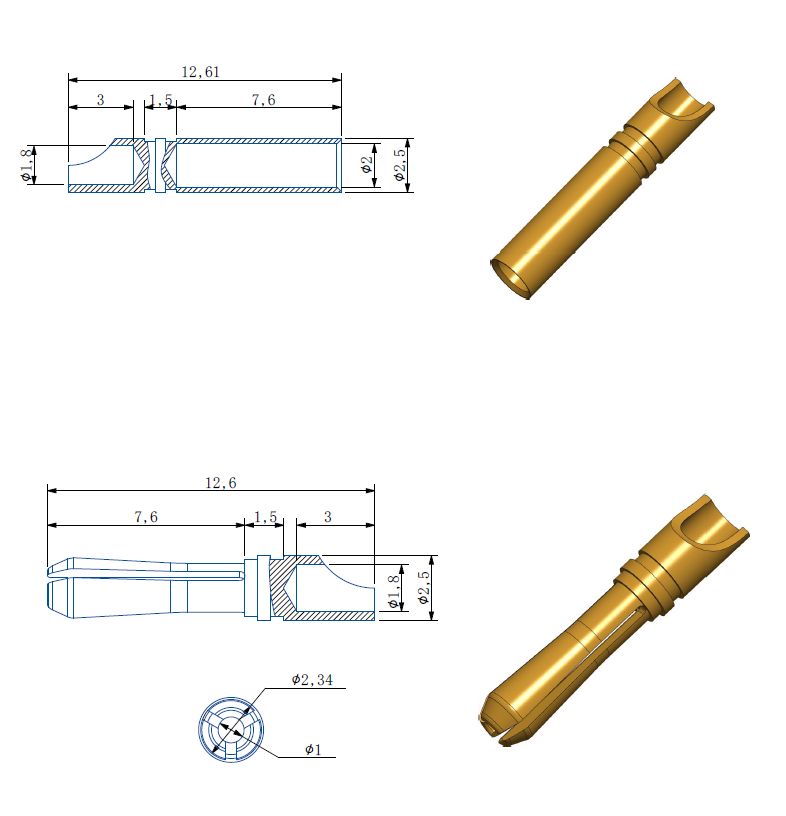

2. Vīriešu galvas ārējā struktūra ietver 4 skrūvju caurumus. Izmēra prasības ir parādītas attēlā zemāk. Vīriešu vads atbalsta metināšanas 18# AWG silikona stiepli:
3. Sieviešu galvas gals paredzēts pārklāt ar gumiju, un gumijotās galvas aizmugurējās daļas garums nepārsniedz 5 mm.
Sieviešu vads atbalsta 18#AWG silikona stieples metināšanu;

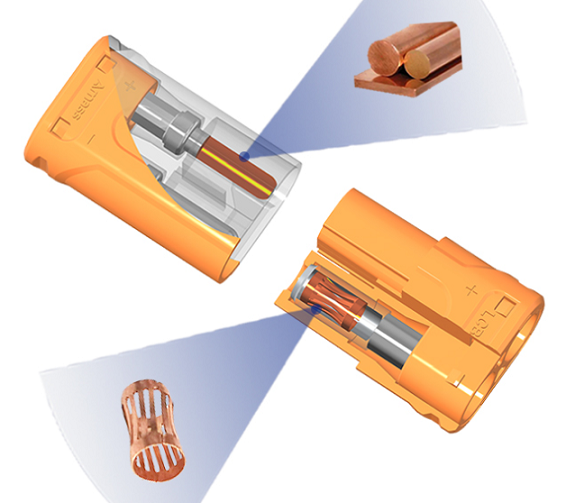

1. Sieviešu galva 2. Vīrieša galva 3. Vīriešu galvas sēdeklis 4. Pretreversa ievietošanas struktūra, kas atbilst vīriešu un sieviešu galvām un marķēta uz plastmasas apvalka plus
5. Vīriešu sēdekļa plastmasas apvalka izmērs ir tāds, kā parādīts attēlā, un tapas veids atbalsta arī metināšanas 18#AWG silikona stiepli;
6. Nepieciešamais ievietošanas spēka diapazons: izvilkšanas spēks 1 ~ 2 kg, ievietošanas spēks 2 ~ 4 kg;
Kopējais garums ir mazāks par vai vienāds ar 20 mm Elektriskās tehniskās prasības:
1. Nepārtrauktā strāva 12 ~ 15A, momentānā strāva 25 ~ 30A;
2. Izmantojiet spriegumu, kas ir mazāks vai vienāds ar 250 V, iztur spriegumu, kas lielāks par vai vienāds ar 1500 V;
3. kontakta pretestība mazāka vai vienāda ar 0,8 mΩ, izolācijas pretestība lielāka vai vienāda ar 500 MΩ;
4. Vara detaļu virsma ir apzeltīta 2U, un kalpošanas laiks ir vairāk nekā 1000 reizes;
5. Atbalsta stieples gabarītu līdz 18# AWG;
6. Temperatūras izturības diapazons -25~120 grādi ;
7. Uguns slāpētāja UL94-VO, atbilst RoHS prasībām;
Tēviņš φ1,4 Vara 6,2 Silikona stieple Vīriešu sēdeklis 8,4
