Faktori, kas ņemti vērā, veidojot Spring Pogo tapu

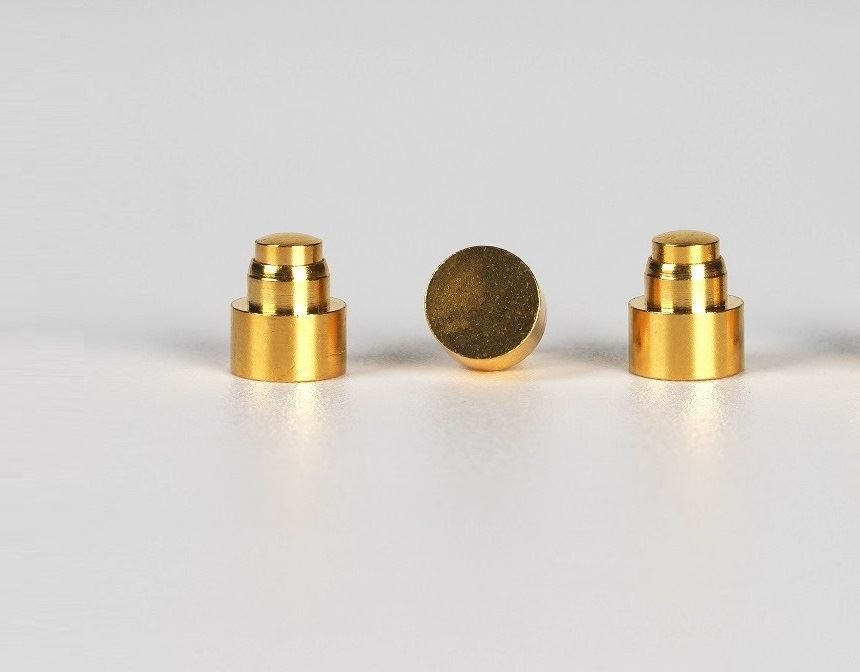

Pogo pin ir precīzs savienotājs, ko izmanto mobilajos tālruņos un citos elektroniskajos izstrādājumos. To plaši izmanto pusvadītāju iekārtās savienošanai.
Dažādiem lietojumiem ir dažādi izskati, taču kopumā pogo tapas iekšpusē ir precīza atsperes struktūra. Izstrādājuma virsma parasti ir apzeltīta, un arī atsperei jābūt apzeltītai, kad process ir nepieciešams.
ThePogo pinrealizē enerģiju vai vadītspēju, un lielākā daļa no tā saskaras ar vara sienu caur slīpo apakšējo pusi, un atspere nes nelielu daudzumu, tāpēc vara uzmavas iekšējai sienai ir jābūt gludai. Elektriskie raksturlielumi aktīvi atradīs ceļu ar mazāko pretestību strāvas vadīšanai. Piemēram, ja POGOPIN rūpnīcai ir nenoslīpēta virsma, bet līdzens dibens, lielākā daļa strāvas tiks vadīta caur atsperi, un prasības atsperei būs ļoti augstas.
Pirmkārt, zemsprieguma kontakta pretestība
Strāvas padeves spriegums un strāva nemaina fiziskās saskares virsmas izmērus un kontaktvirsmas oksīdu un plēvi. Lai novērtētu kontaktu sistēmas kontaktu pretestību, testa maksimālā strāva ir 100mA un maksimālais atvērtās ķēdes spriegums ir 20mV.
Otrkārt, izolācijas pretestība
Ja tiek nodrošināts līdzstrāvas potenciāls starp blakus esošajiem kontaktpunktiem vai starp metāliem, kas atrodas tuvāk kontaktpunktiem, tiek noteikta izolācijas materiāla pretestība.
Treškārt, izturēt spriegumu
Spriegums var izturēt, kad sistēmas spriegums pēkšņi palielinās vai savienotājs pēkšņi tiek droši bojāts pārslēgšanas dēļ.
Ceturtkārt, pozitīvais spēks
Kontaktu sistēma tiek izmantota parasti, kontaktpunkts rada spiedienu perpendikulāri kontaktvirsmai, un pogo tapas savienotāja darba punkts ir lielāks par 60 gf.
Piektkārt, izturība
Tā kā ievietošanas un noņemšanas laikā kontaktvirsma nolietosies, nodilums samazinās savienotāja mehānisko un elektrisko veiktspēju. Iestatīšanas vidē savienotājs tiek ievietots un izņemts pa vienam ciklam, un pogo tapas savienotājs var izturēt salīdzinoši nelielu ievietošanas ciklu. Savienotāja' izturības novērtēšanas reižu skaits. Pogo tapas savienotājs var izturēt ievietošanas un izņemšanas cikla ātrumu līdz pat desmitiem tūkstošu reižu.
Sestkārt, vibrācija
Novērtēt nelielu mehānisko spēku radīto kontaktvirsmas izmaiņu ietekmi uz kontaktu sistēmas elektriskajiem raksturlielumiem. Pogo tapas savienotāja vibrācijas frekvence ir 10 ~ 500 HZ 15 minūtes, amplitūda 1,2 mm, strāvas padeves pārtraukums nepārsniedz 1 μs, un kontakta pretestība ir< 100="">
Septītkārt, mehāniskais trieciens
Nosakiet savienotāja mehānisko un elektrisko integritāti. Kad savienotāja ierīce iedarbojas uz elektronisko ierīci, tā var tikt ietekmēta apstrādes, transportēšanas utt.
Astotais, termiskais šoks
Ja pogo tapas savienotājs ir pakļauts ārkārtīgi augstai temperatūrai un zemai temperatūrai, tas nosaka pretestību vai saskaras ar salīdzinoši sliktiem apstākļiem uzglabāšanas, transportēšanas un lietošanas laikā.
Devītais, temperatūras mūžs
Ja tiek pakļauta augstas temperatūras videi, kur temperatūras izmaiņu dēļ sabojājas mehāniskās īpašības, novērtējiet vides ietekmi uz elektrisko stabilitāti. Augsta temperatūra izraisīs kontakta oksidāciju un samazinās spailes pozitīvo spēku, kā rezultātā samazināsies elektriskā veiktspēja.
Desmitais, temperatūras un mitruma cikls
Novērtējiet šīs vides ietekmi uz kontaktu sistēmas elektrisko stabilitāti vidē, kas pakļauta augstai temperatūrai, mitrumam un mehāniskiem bojājumiem. Šie efekti ietver kontaktvirsmas paātrinātu oksidēšanu, oksidējoties un metālisku daļiņu oksidāciju starp kontakta virsmu un apakšējo slāni.
Visbeidzot, pogo tapas atsperu uzpirksteņa projektēšanas procesā mums jāpievērš uzmanība arī tehnoloģiju izmantošanai. Tā sauktā tehnoloģiju izmantošana ir nodrošināt, lai tā atbilstu tā laika automatizācijas prasībām, jo īpaši dažās ražošanas līnijās izmantotajām iepakošanas mašīnām. Prasības šim aspektam ir augstākas. Daži ražotāji ir precīzi, jo nav uzlabojuši savu tehnoloģiju. , Galu galā ir grūti iegūt labu snieguma priekšrocību. Tāpēc šāda veida iekārtu ražošanas procesā ir nepieciešami arī labāki tehnoloģiju pielietojumi. Lai gan daudziem ražotājiem ir zinātnisks un tehnoloģisks spēks, nepietiekamas konstrukcijas izturības dēļ galu galā nav labāka produkta.
