7 iemesli, kāpēc Pogo Pins ir labākais savienotāju risinājums
Pogo Pin ir lieliski piemēroti daudzām lietojumprogrammām, piemēram, dokstacijām, paneļa savienošanai vai uzlādes savienojumiem. Lūk, kāpēc.
Atsperu savienotāji vai tā sauktie pogo tapas kļūst arvien populārāki, jo tādi ievērojami uzņēmumi kā Apple un Microsoft ir izmantojuši tos savos patēriņa produktos.
Pogo tapas apvieno vairākas priekšrocības, atšķirot tās no vairuma citu savienotāju veidu.
Šodienas rakstā mēs apspriedīsim šīs priekšrocības un sīkāk aplūkosim, kā šīs priekšrocības var izmantot jūsu dizainā.
Īsa pogo tapu vēsture
Pirms ķeramies pie 7 iemesliem, sāciet ar īsu pogo tapu vēsturi. Savienotāja veids ir pastāvējis aptuveni 50 gadus. Vecākās gvardes inženieri atcerēsies, ka šīm tapām nebija tā labākā reputācija. Tie bieži bija nestabili, tiem bija zema strāva un tie bija ļoti jutīgi pret jebkāda veida vibrācijām, kas tos diskvalificēja daudzām lietojumprogrammām, kas bija saistītas ar datu pārraidi. Kopš Semiconductor testēšanas nozares nākšanas klajā ar atsperu slodzes testa tapas ir ievērojami uzlabojušās. Tehnoloģiju sasniegumi, kas bija nepieciešami, lai samazinātu to izmērus līdz tādam līmenim, kas padarītu tos piemērotus smalkajiem soļiem, kas nepieciešami IC testa procedūrās, ir pārnesti uz patērētāja klases pogo tapu savienotājiem.
Tātad, kāpēc Pogo tapas mūsdienās ir tik populāras un kādēļ tās ir ideāli piemērotas daudziem lietojumiem? Lūk, iemesli:
1. Parunāsim par Pogo Pin Cost
Lielākā daļa savienotāju tiek ražoti, izmantojot štancēšanas procesu. Šim procesam būtībā tiek izmantots plāns metāla gabals, kas tiek izveidots, ar veidni iespiežot metālu pareizā formā.
Apskatiet šo nelielo videoklipu, kurā ir izskaidrots process.
Pretstatā tam, pogo tapas tiek ražotas, izmantojot virpošanas procesu. Šajā procesā tiek izmantots apaļš metāla gabals un tas ļoti ātri griežas. Pēc tam asa mala skrāpē detaļas no metāla bloka, kas nav vajadzīgas.
Galvenā atšķirība starp abiem procesiem ir veidnes izgatavošanas izmaksas. Veidnes izgatavošana var maksāt līdz 5000 USD. Tas nozīmē, ka šīs veidnes izmaksas ir jāiekļauj aprēķinā, kas var būt nozīmīgs cenas faktors. Apskatiet šo aprēķina paraugu:
Īpaši maziem nestandarta savienotājiem Pogo Pins ir efektīvāka alternatīva. Iepriekš minētajā piemērā cena pieauga par vairāk nekā 80 procentiem.
2. Labākais savienotājs vislabākajai lietotāja pieredzei

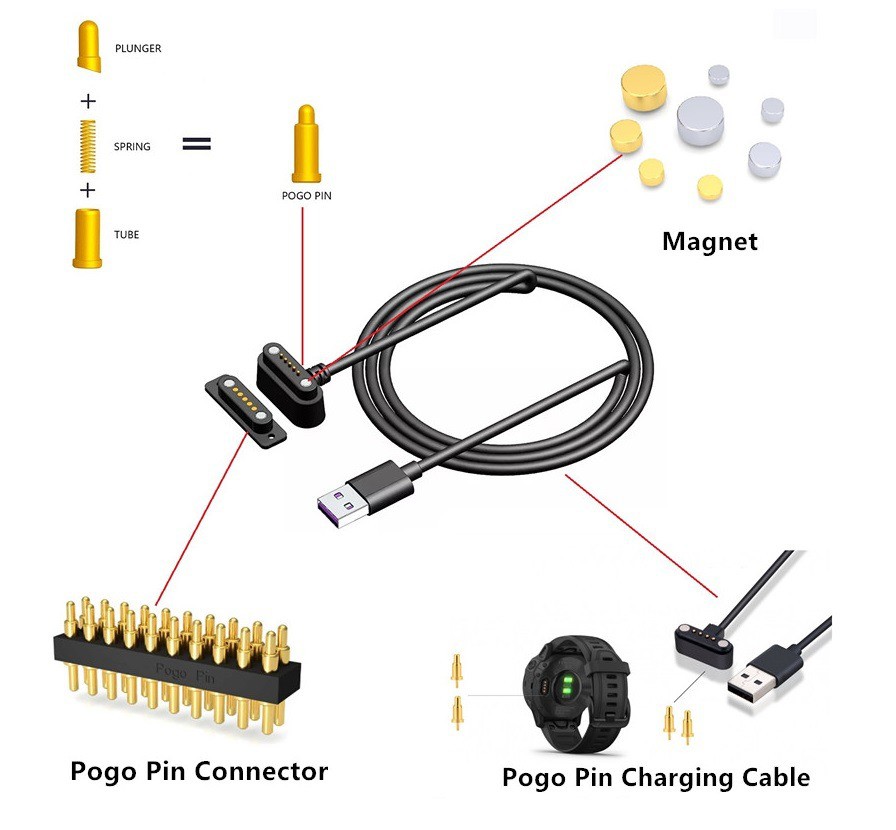

Atsperu savienotāji ir ērti. Esmu pārliecināts, ka ikvienam ir savs pamatots viedoklis par Apple produktiem, taču, kad 2008. gadā pirmo reizi izmantoju Magsafe uzlādes kabeli savam draugu klēpjdatoram, es biju patiesi neizpratnē. Tas ir ģeniāli. Vienkārši piestipriniet to, automātiska izlīdzināšana, vienkārša lietošana. Lūk, kā darbojas inženierija. Nelielu izmaiņu veikšana iedibinātajos produktos, kas lietotājiem sniedz šo brīnišķīgo efektu un padara viņus par lojāliem zīmola klientiem.
Pogo pin savienotāji bieži uzlabo šo lietotāja pieredzi. It īpaši, ja tas tiek darīts tā, lai tie automātiski tiktu saskaņoti ar ierīci.
3. Pareizais savienotājs mazai telpai

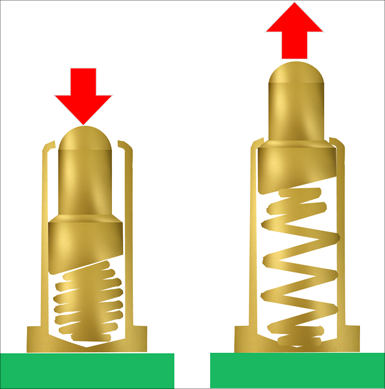

Lielākā daļa savienotāju ir vai nu lieli un stabili, vai arī mazi un trausli. Pogo Pins apvieno abas priekšrocības vienā produktā. Tie var būt ārkārtīgi mazi, vienlaikus izdzīvojot līdz pat 1 miljonam kompresiju. Tas ir saistīts ar to īpašo atsperu dizainu, kas saglabā savu izmēru un stabilitāti. Apzīmogota plakana atspere palielina slodzi uz lieces stūri, savukārt spirālveida atsperei ir vienmērīgs spēka sadalījums saspiešanas laikā. Tas ļauj izveidot mazākus dizainus.
4. Kāpēc Pogo Pins ir visizturīgākais savienotāju veids
Atsperu savienotāji ir īpaši izturīgi. Atšķirībā no jebkura cita veida savienotāju, pogo tapas ir vertikāli saspiestas. Šī visu daļu saspiešana vienā virzienā ievērojami samazina katras daļas nodilumu. Problēma ir tāda, ka, ievietojot savienotāju, divas metāla loksnes saskrāpējas viena uz otru. Tas laika gaitā pasliktinās ārējo apšuvumu un samazina strāvas nestspēju. Šis efekts ir spēcīgāks, ja lietotājs pievieno savienotāju ar lielāku spēku. Tomēr tas nevar notikt ar pogo tapām, jo vienīgie berzes elementi ir mijiedarbība starp virzuli un mucu. Šo berzi rada iekšējais atsperes spēks, ko ierobežo un nosaka inženieris.
5. Savienotājs ar augstu pielaidi
Nevienam citam savienotāju veidam nav tik liela gājiena kā pogo tapu savienotājiem. Tas dod inženieriem un lietotājiem milzīgu brīvību, izmantojot savienotāju.
Nelielas ražošanas kļūdas var kompensēt ar darba gājienu. Tālruņa iekšpusē izmantotie savienotāji, kur tālruņa aizmugurējā vāciņā tika uzstādīti mazi plakani atsperu savienotāji, kas pieskārās pirkstu nospiedumu sensora kontaktiem. Siltās vietās aizmugurējā vāka plastmasa paplašinājās un pacēla kontaktu paliktņus prom no savienotājiem. To varēja izvairīties, izmantojot savienotāju ar garāku gājienu, kas nodrošina lielāku toleranci pret šādām materiāla deformācijām.
6. Vienkāršs montāžas savienojums
Viens no galvenajiem apsvērumiem, projektējot ierīci, ir montāža. Manuāla savienojumu izveide ir dārga un prasa daudz darba. Izmantojot paneļa savienotāju, kas izmanto pogo tapas, manuāla izlīdzināšana nav nepieciešama. Detaļas var ātri salikt, kamēr
ar lielu elastību montāžas secības ziņā. Tas padara pogo tapas par arvien populārāku izvēli. Ar tapām, piemēram, skrūvju tapu, inženieri var pat apvienot montāžu un savienojumu vienlaikus.
7. Stabila strāvas plūsma
Pēdējais punkts ir pašreizējās plūsmas ārkārtas stabilitāte. Pogo Pins var būt individuāli aprīkoti ar specifiskiem atsperes spēkiem un konstrukcijām. Palielinot atsperes spēku, virzulis tiek nospiests stabilāk pret stobru tapas iekšpusē. Tas nodrošina labāku vadītspēju. Dažādi dizaini, piemēram, lodīšu dizains un High Current Pogo Design, arī uzlabo strāvas plūsmu. Galvenais šeit ir maksimāli palielināt kontaktpunktu skaitu starp virzuli un cilindru, lai samazinātu īslaicīgas atvienošanas iespēju. Atvienošanas laikā visa strāva var plūst caur atsperi, kas var izraisīt atsperes kušanu un galu galā novest pie tapas atteices.
