7 Pogo Pin izmantošanas iespējas
Savienotāji ar pogo tapām (pazīstami arī kā Pogo Pin Connectors) pakāpeniski kļūst populāri, un tos izmanto lielāko pazīstamu ražotāju produktos. Piemēram, Apple un Microsoft.
Par Pogo Pin izcelsmi
Kā nosaukumā minēti 7 iemesli, tālāk ir īsi izskaidrota pogo tapas izcelsme. Savienotāji parasti ir izmantoti vairāk nekā 50 gadus. Inženieri ar lielāku darba stāžu sākotnēji neieteica pogo tapas. Viņi uzskatīja, ka pogo tapu izmantošana ir nestabila, vāja strāva, jutīga pret jebkādām vibrācijām un nav piemērota citām datu pārraides iekārtām.
Tā kā pusvadītāju testēšanas nozare pēdējos gados ir uzplaukusi, atsperu testa tapu veiktspēja ir ievērojami uzlabojusies. Reaģējot uz tehnoloģiju attīstību, produkta izmērs ir jāsamazina līdz minimumam. Lai atbilstu savienotāja specifikācijām, pusvadītāju procesa pārbaudes tapas tiek izmantotas pogo tapu savienotājiem. Vidējās zondes izveidotā pogo tapa ir gandrīz mazāka par 2 mm, un mazāka par 0,1 mm ir reti sastopama.
Vai vēlaties uzzināt, kāpēc pogo tapu savienotāji mūsdienās ir tik populāri?
Kāpēc tas ir piemērojams daudzām lietojumprogrammām? ļauj man tev pateikt!
1. Salīdzinoši zemākas izmaksas
Lielākajā daļā savienotāju tiek izmantots štancēšanas process, kurā metāla loksne tiek veidota atbilstošā formā, izmantojot moduļus. Noklikšķiniet uz šī video, lai uzzinātu par procesu!
Turpretim pogo tapas izmanto virpošanas procesu, lai ātri pagrieztu metāla materiālu bez papildu galiem nokasīšanas. Atšķirība starp abiem procesiem ir moduļu ražošanas izmaksas. Moduļi var maksāt līdz 5 ASV dolāriem000, un tie, protams, ir iekļauti cenā un ir viens no faktoriem, kas ietekmē produkta cenu. Izmaksas tiek aprēķinātas šādi:
Savienotāja cena plus moduļa maksa/daudzums=gala cena par savienotāja vienību
0.4 USD plus 3500 USD/10.000=0.75 USD
Īpaši nelielam skaitam savienotāju, kas ir jāpielāgo, visefektīvākā alternatīva ir atsperu savienotāji. Ilustrētajā piemērā starpība var palielināties līdz pat 80 procentiem.
2. Uzlabojiet lietotāja pieredzi
Atsperu savienotāji ir ļoti ērti, un Apple produktos mēs esam diezgan pārliecināti, ka tas tā ir. Kad es pirmo reizi izmantoju Apple planšetdatora magnētisko lādētāju, es biju diezgan apmulsis. Ja vien tas būs tuvu piezīmjdatoram, lādētājs būs tieši pievienots datoram, kas ir ļoti ērti lietošanā un ir gudrs dizains.
Kad šie produkti ir nedaudz uzlaboti, tie var radīt iespaidīgus rezultātus patērētājiem un piesaistīt vairāk zīmola lojālu klientu. Pogo tapas uzlabo klientu pieredzi, jo īpaši izmantojot automatizētu un konsekventu lietošanu.
3. Vairāk piemērots lietošanai mazos izmēros

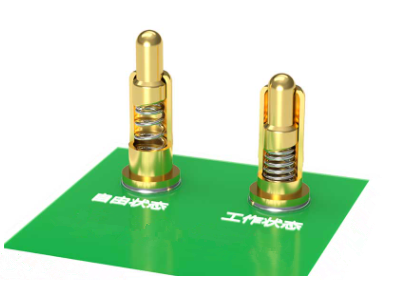

Lielākā daļa savienotāju ir stabili, bet salīdzinoši apjomīgi, pretējā gadījumā tie ir mazi, bet viegli sabojājami. Tomēr atsperes tipa savienotājs apvieno divas iepriekš minētās priekšrocības, un izmērs ir ārkārtīgi mazs, taču tas var izturēt 1,000,000 lietošanas reizes. Kad spoles atspere ir vienmērīgi saspiesta, atspere palielina spiedienu līkumā. Pateicoties īpašajam iekšējās atsperes dizainam, tas var saglabāt nelielu izmēru un stabilitātes priekšrocības.
4. Opcija ar garāko kalpošanas laiku

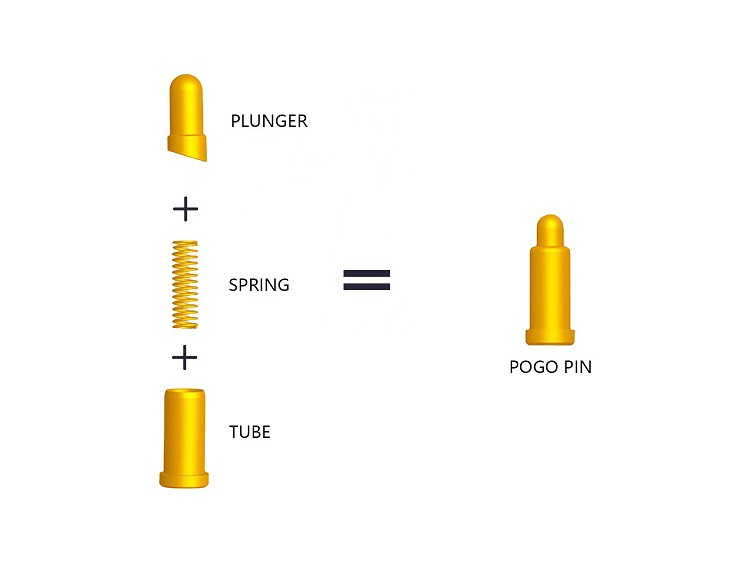

Savienotāji, kuriem ir pogo tapas, ir īpaši izturīgi. Atšķirībā no citiem savienotājiem, kad pogo tapas tiek nospiestas vertikāli, visas sastāvdaļas var samazināt katras sastāvdaļas noteiktu nodilumu presēšanas procesa laikā. Problēma ir tāda, ka, ievietojot savienotāju, abās pusēs būs skrāpējumi, kas iznīcinās virsmas pārklājumu, samazinās strāvas nestspēju un nopietni ietekmēs lielāku spēku, kas nepieciešams, lai izmantotu spraudņa savienotāju. Tomēr, kad pogo tapas sastāvdaļas berzējas, nesaskaroties ar adatas vārpstu un adatas cauruli, inženieris ierobežos un precizēs iekšēji radīto berzes spēku.
5. Augsta tolerance tolerance
Pogo tapas savienotājs nodrošina lielāku pārvietošanās vietu nekā vispārējā savienotāja iekšējā struktūra un sniedz inženieriem un lietotājiem lielu brīvības pakāpi, izmantojot savienotāju, un ražošanas kļūda neradīs pārāk daudz problēmu. Piemēram, LG G6 viedtālruņu partnerības gadījumā radās problēma ar nepareizi funkcionējošu pirkstu nospiedumu sensoru tālruņa aizmugurē. Kad lietotājs pieskaras pirkstu nospiedumu sensoram, mobilā tālruņa iekšpusē esošais mazais plakanais atsperes savienotājs atgriezīsies mobilā tālruņa sistēmā. Siltās vietās plastmasas aizmugures apvalks paplašināsies, lai atdalītu savienojumu no savienotāja. Izmantojiet pogo tapas, lai izvairītos no savienojuma. Pārmērīgs gājiens, ko ierīce rada lietošanas laikā, radot bojājumus.
6. Viegli montējams

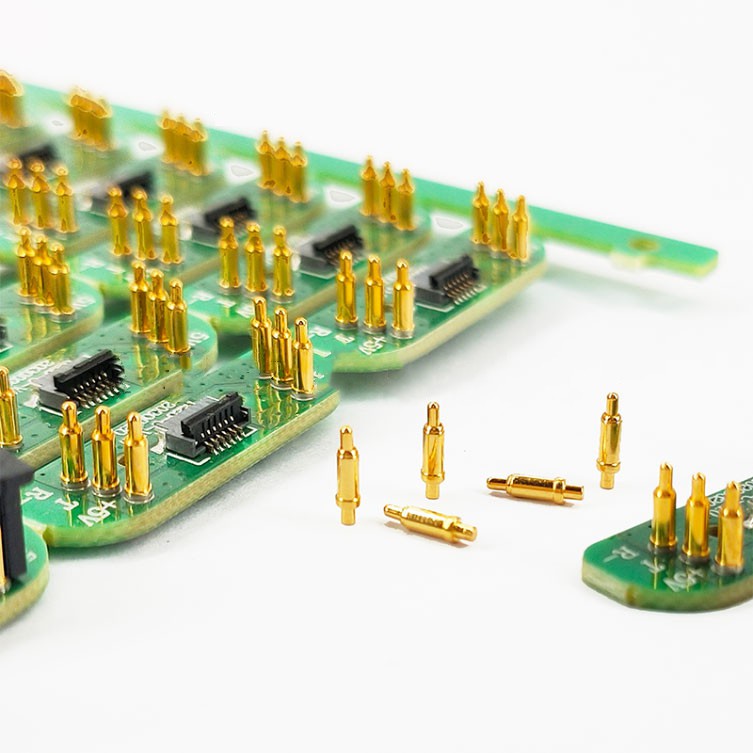

Projektēšanas galvenais apsvērums ir veids, kā inženieri montē. Lai ražotu vispārīgos savienotājus, ir nepieciešami papildu procesi un dārgas izmaksas, savukārt, izmantojot pogo tapas savienojumam starp plati, nav nepieciešama īpaša apdare.
Montāžas procesā ar augstu elastību komponentus var ātri salikt, tāpēc labākā izvēle ir pogo tapas. Mēs piedāvājam arī pogo tapas ar skrūvju funkciju, kas ļauj inženieriem apvienot uzstādīšanas un savienošanas funkcijas.
7. Nodrošiniet vienmērīgu strāvu
Visbeidzot, pogo tapa nodrošina neiedomājami stabilu strāvu, un to var neatkarīgi salikt ar īpašu atsperes spēku un dizainu. Kad elastības spēks tiek palielināts, adatas vārpstas ekstrūzija adatas caurulē būs stabilāka un labāka elektrovadītspēja.
Augstas strāvas pogo tapas dizains var padarīt strāvu stabilāku. Ja notiek īslaicīgs pārtraukums, strāvas plūsma caur atsperi sadedzinās atsperi un galu galā izraisīs adatas atteici. Tāpēc, palielinot kontaktpunktu skaitu starp adatas kātu un adatas cauruli, tiek samazināta tūlītēja pārtraukuma iespēja.
